CatCore RSDX-5M - doppelt

Typ: Rackgehäuse mit zwei Blocks, jeweils vorder- und rückseitig 2 x Ethercon/RJ45 und 4 x XLR Ausführung mit zwei Systemblocks, alle Anschlüsse sind als Durchgangsbuchsen mit parallelem CatCore-Abgriff konzipiert, einfache Verlegung aller Anschlüsse auf die Casefront

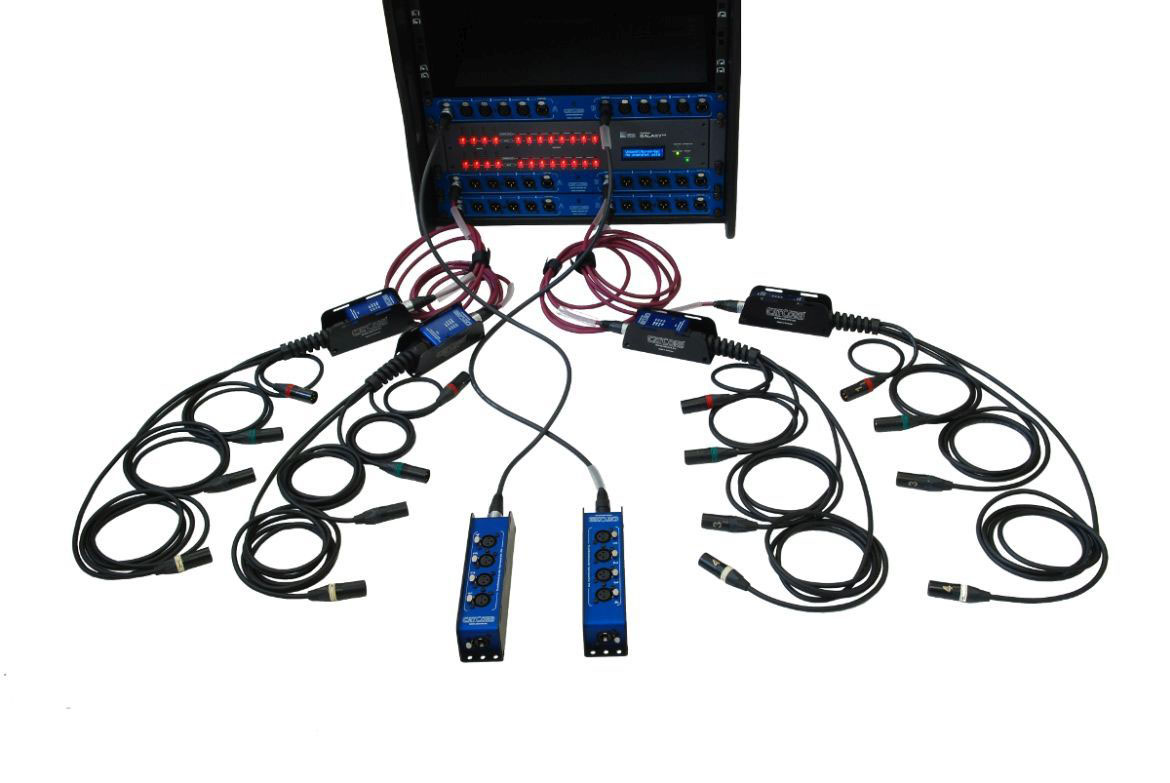

Besonderheit: Inputs/Outputs können entweder mit CatCore oder wie bisher XLR genutzt werden, daher perfekt geeignet für Mehrkanalamps, Funktmikrofonsets oder DMX Nodes

Gehäuse: eloxiertes Aluminiumgehäuse im 19“-Format /1 HE, die geringe Bautiefe ermöglicht auch rückseitigen Anbau hinter vorhandene Geräte, unverwischbarer Laserbeschriftung für eindeutige Kanalkennzeichnung

Belegung: 2 x frontseitig 4 x XLR 5-Pol male, rückseitig 4 x XLR 5-Pol female

RSDX 5M
FUNKTIONSBESCHREIBUNG:   Adaptersystem im Rackgehäuse zur Übertragung von je vier Signalen über eine Netzwerkleitung, geeignet für analoge und digitale Audio- und DMX Signale, gemeinsame Masseführung über Schirmung.

GEHÄUSE:  Aluminium, 2mm Stärke, entgratet, geschliffen und eloxiert.

BAUFORM:  19" / 1HE, Bautiefe 54mm ohne Steckverbinder.

FARBE UND BESCHRIFTUNG:  Gehäusefront blau, Rückseite schwarz. Weiße Lasergravur im Eloxal, eindeutige Kanalbeschriftung.

STECKVERBINDER:   Fabrikat Neutrik.

ANSCHLÜSSE:   zwei getrennte Systeme Cat/4x XLR.

STECKERTYPEN UND KANALZUORDNUNG : Vorderseite: 2x Ethercon, 4x XLR 5pol male, Kanal 1-4. 2x Ethercon, 4x XLR 5pol male, Kanal 5-8. Pinbelegung Ethercon/RJ45 nach CatCore Standard.

INNENAUFBAU : Platinenbasierte Innenverdrahtung.

ABMESSUNGEN : Abmessungen (L / B / H) zzgl. Anbauteile: ca. 482 x 60 x 45mm.

Gewicht :  0,57 kg

Fabrikat:    CatCore
Type:          RSDx 5M
Menge:         1 Stück
