Cleerline Simplex S50 125M OM3 P
Simplex OM3
Dieses Glasfaserkabel verfügt über einen einzelnen Faserstrang und stehen in Multi- oder Singlemode zur Verfügung. Die Ummantelung gibt es dabei als Rise-, Plenum oder LSZH-zertifiziert. Der Außendurchmesser beträgt generell 3 mm. Der Kabelaufbau ist wahlweise für den Innenbereich oder Universal (Indoor/Outdoor).
Die Cleerline SSF ™ Faser verfügt über eine patentierte Polymerbeschichtung, die die Faser auf Glasniveau schützt. Dies führt zu erhöhter Festigkeit und Biegeunempfindlichkeit, wodurch eine Faser entsteht, die stärker, sicherer und schneller zu terminieren ist. Cleerline SSF ™ -Fasern sind mit allen gängigen Steckverbindersystemen auf dem Markt für Standard-Multimode- und 9/125-Singlemode-Fasern der Serien 50/125 kompatibel.
Das Modell Cleerline Simplex S50 125M OM3 P ist eine OM3 Glasfaser-Kabeltyp mit einem Strang und einer Plenum-Ummantelung.
Produkteigenschaften
- Simplex
- OM3
- 1 Faserstrang
- Plenum (Indoor/Outdoor) Ummantelung
- Mantelfarbe in Hellblau/Türkis
- Außendurchmesser 3 mm
Ist Cleerline SSF™ Faser eigentlich eine Glasfaser?
Ja. Die Cleerline SSF™-Faser verwendet einen Glaskern, der von einer Glasummantelung umgeben ist. Die Glasfasern werden auf ähnliche Weise hergestellt wie alle herkömmlichen und biegeunempfindlichen Glasfasern auf dem Markt. Cleerline-Fasern enthalten jedoch eine zusätzliche Polymerbeschichtung auf Glasebene. Dies bietet zusätzliche Schutzvorteile. Cleerline SSF™-Fasern sind stärker, sicherer und schneller zu terminieren als herkömmliche optische Fasern.
Wie wird das Glas auf einer Cleerline SSF™-Faser geschützt?
Die integrierte proprietäre SSF™-Polymerbeschichtung, die in den 125-µm-Durchmesser der optischen Faser eingeschlossen ist, schützt das Glas. Diese Beschichtung ist sehr hart, wie Glas, aber haltbarer. Es eliminiert die Notwendigkeit eines typischen Kunststoff-„Puffers“ (üblich bei herkömmlichen Fasern), der vor dem Anschluss entfernt werden muss. Die SSF™-Polymerbeschichtung bietet außerdem zusätzliche Vorteile:
Ja. SSF™-Fasern erfüllen oder übertreffen die branchenüblichen Leistungsanforderungen und Spezifikationen herkömmlicher Glasfasern innerhalb ihrer jeweiligen Typen/Kategorien. Cleerline-Fasern übertreffen im Vergleich zu herkömmlichen Glasfasern die Biegetoleranz, Haltbarkeit, Zugfestigkeit und viele andere Spezifikationen.
Was ist ein Simplex Kabel?
Simplex-Glasfaserkabel, auch Einzelader genannt, haben nur eine Faser. Ein Ende ist der Sender und das andere Ende der Empfänger. Sie sind nicht umkehrbar.
Was bedeutet OM3?
OM3 ist einer von 5 Multimode Glasfaser-Typen. OM3 ist das erste Multi-Mode-Kabel, das Laser verwendet, um Licht durch das Kabel zu senden. Dadurch wird die Signalstärke erheblich verbessert und die Dämpfung über die Entfernung verringert. Es unterstützt Datenübertragungsraten von 100 Gbit/s bis zu 70 Metern und 10 Gbit/s bis zu 300 Metern.
Wie schnell ist der Datenfluss bei einer Multimode- und einer Single Mode-Faser?
Multimode-Glasfaserkabel eignen sich am besten für kurze Entfernungen, da die Signalabschwächung mit zunehmender Entfernung ansteigt. Maximal 10 Gigabit pro Sekunde sind bis zu 550 Meter möglich, ehe die die Datenkapazität abnimmt. Die Gigabit-Kapazität reicht bis zu 1.000 Metern, und 100 Megabit sind noch bis zur 2-Kilometer-Marke möglich.
Die Bandbreite von Singlemode-Glasfasern ist theoretisch unbegrenzt, und die Grenzen werden jedes Jahr unter Laborbedingungen weiter verschoben. Alles hängt von der Kapazität des Sende- und Empfangsgeräts sowie vom Standard und der Qualität des Kabels ab. Die höchste Kapazität für kommerzielle Single-Mode-Glasfasern liegt derzeit bei 100 Gigabit pro Sekunde.
Kann man Multimode und Single Mode Glasfaser mischen?
Nein. Wie bei jedem anderen Kabeltyp funktioniert das direkte Mischen zweier unterschiedlicher Formate nicht. Die Kabel können über einen Netzwerk-Switch miteinander kommunizieren, dürfen aber nicht zusammengespleißt werden.
Wofür werden Multimode-Kabel verwendet?
Multimode-Glasfasern werden in Applikationen verwendet, die nicht die große Reichweite und Dämpfung erfordern, die eine Singlemode-Glasfaser bietet. Daher wird sie am häufigsten in LAN-Umgebungen verwendet, in denen große Mengen an Bandbreite über viele kurze Entfernungen übertragen werden müssen.
Welche Art von Steckverbinder wird empfohlen?
Cleerline SSF™-Fasern sind mit allen gängigen mechanischen „Quick Connect“-Spleißverbindern kompatibel, die als „No-Polish“-Typ bezeichnet werden. Cleerline SSF™ mechanische Spleißverbinder sind in den Ausführungen LC und SC erhältlich. SSF™-Fasern sind mit allen gängigen Steckersystemen für 50/125 µm Multimode- oder 9/125 µm Singlemode-Fasern kompatibel. Multimode-Fasern erfordern Multimode-Anschlüsse. Singlemode-Fasern erfordern Singlemode-Anschlüsse.
Benötige ich LC- oder SC-Anschlüsse? Welche Art von Stecker benötige ich?
Die verwendete Elektronik bestimmt den Steckertyp. Die meisten SFP-Module akzeptieren beispielsweise 2 LC-Anschlüsse. Singlemode-Glasfaser erfordert Singlemode-Anschlüsse. Multimode-Glasfaser erfordert Multimode-Anschlüsse.
Kann ich Cleerline SSF™-Stecker auf Nicht-Cleerline (herkömmliche) Fasern installieren?
Ja. Herkömmliche Fasern erfordern zusätzliche Vorbereitungsschritte, um Acrylat- und/oder Pufferbeschichtungen zu entfernen. Beachten Sie immer die Anweisungen des Herstellers für die Faser, die Sie terminieren.
Ja. Die Cleerline SSF™-Faser verwendet einen Glaskern, der von einer Glasummantelung umgeben ist. Die Glasfasern werden auf ähnliche Weise hergestellt wie alle herkömmlichen und biegeunempfindlichen Glasfasern auf dem Markt. Cleerline-Fasern enthalten jedoch eine zusätzliche Polymerbeschichtung auf Glasebene. Dies bietet zusätzliche Schutzvorteile. Cleerline SSF™-Fasern sind stärker, sicherer und schneller zu terminieren als herkömmliche optische Fasern.
Wie wird das Glas auf einer Cleerline SSF™-Faser geschützt?
Die integrierte proprietäre SSF™-Polymerbeschichtung, die in den 125-µm-Durchmesser der optischen Faser eingeschlossen ist, schützt das Glas. Diese Beschichtung ist sehr hart, wie Glas, aber haltbarer. Es eliminiert die Notwendigkeit eines typischen Kunststoff-„Puffers“ (üblich bei herkömmlichen Fasern), der vor dem Anschluss entfernt werden muss. Die SSF™-Polymerbeschichtung bietet außerdem zusätzliche Vorteile:
- Schützt die Glasfaser – das Polymer verhindert, dass das Glas direkt den Elementen ausgesetzt wird.
- Bietet erhöhte Biegeunempfindlichkeit.
- Erhöhter Sicherheitsfaktor beim Bearbeiten/Konfektionieren der Faser – Polymer verhindert Glasscherben
- Bietet erhöhte Geschwindigkeit und Effizienz bei der Terminierung.
Ja. SSF™-Fasern erfüllen oder übertreffen die branchenüblichen Leistungsanforderungen und Spezifikationen herkömmlicher Glasfasern innerhalb ihrer jeweiligen Typen/Kategorien. Cleerline-Fasern übertreffen im Vergleich zu herkömmlichen Glasfasern die Biegetoleranz, Haltbarkeit, Zugfestigkeit und viele andere Spezifikationen.
Was ist ein Simplex Kabel?
Simplex-Glasfaserkabel, auch Einzelader genannt, haben nur eine Faser. Ein Ende ist der Sender und das andere Ende der Empfänger. Sie sind nicht umkehrbar.
Was bedeutet OM3?
OM3 ist einer von 5 Multimode Glasfaser-Typen. OM3 ist das erste Multi-Mode-Kabel, das Laser verwendet, um Licht durch das Kabel zu senden. Dadurch wird die Signalstärke erheblich verbessert und die Dämpfung über die Entfernung verringert. Es unterstützt Datenübertragungsraten von 100 Gbit/s bis zu 70 Metern und 10 Gbit/s bis zu 300 Metern.
Wie schnell ist der Datenfluss bei einer Multimode- und einer Single Mode-Faser?
Multimode-Glasfaserkabel eignen sich am besten für kurze Entfernungen, da die Signalabschwächung mit zunehmender Entfernung ansteigt. Maximal 10 Gigabit pro Sekunde sind bis zu 550 Meter möglich, ehe die die Datenkapazität abnimmt. Die Gigabit-Kapazität reicht bis zu 1.000 Metern, und 100 Megabit sind noch bis zur 2-Kilometer-Marke möglich.
Die Bandbreite von Singlemode-Glasfasern ist theoretisch unbegrenzt, und die Grenzen werden jedes Jahr unter Laborbedingungen weiter verschoben. Alles hängt von der Kapazität des Sende- und Empfangsgeräts sowie vom Standard und der Qualität des Kabels ab. Die höchste Kapazität für kommerzielle Single-Mode-Glasfasern liegt derzeit bei 100 Gigabit pro Sekunde.
Kann man Multimode und Single Mode Glasfaser mischen?
Nein. Wie bei jedem anderen Kabeltyp funktioniert das direkte Mischen zweier unterschiedlicher Formate nicht. Die Kabel können über einen Netzwerk-Switch miteinander kommunizieren, dürfen aber nicht zusammengespleißt werden.
Wofür werden Multimode-Kabel verwendet?
Multimode-Glasfasern werden in Applikationen verwendet, die nicht die große Reichweite und Dämpfung erfordern, die eine Singlemode-Glasfaser bietet. Daher wird sie am häufigsten in LAN-Umgebungen verwendet, in denen große Mengen an Bandbreite über viele kurze Entfernungen übertragen werden müssen.
Welche Art von Steckverbinder wird empfohlen?
Cleerline SSF™-Fasern sind mit allen gängigen mechanischen „Quick Connect“-Spleißverbindern kompatibel, die als „No-Polish“-Typ bezeichnet werden. Cleerline SSF™ mechanische Spleißverbinder sind in den Ausführungen LC und SC erhältlich. SSF™-Fasern sind mit allen gängigen Steckersystemen für 50/125 µm Multimode- oder 9/125 µm Singlemode-Fasern kompatibel. Multimode-Fasern erfordern Multimode-Anschlüsse. Singlemode-Fasern erfordern Singlemode-Anschlüsse.
Benötige ich LC- oder SC-Anschlüsse? Welche Art von Stecker benötige ich?
Die verwendete Elektronik bestimmt den Steckertyp. Die meisten SFP-Module akzeptieren beispielsweise 2 LC-Anschlüsse. Singlemode-Glasfaser erfordert Singlemode-Anschlüsse. Multimode-Glasfaser erfordert Multimode-Anschlüsse.
Kann ich Cleerline SSF™-Stecker auf Nicht-Cleerline (herkömmliche) Fasern installieren?
Ja. Herkömmliche Fasern erfordern zusätzliche Vorbereitungsschritte, um Acrylat- und/oder Pufferbeschichtungen zu entfernen. Beachten Sie immer die Anweisungen des Herstellers für die Faser, die Sie terminieren.

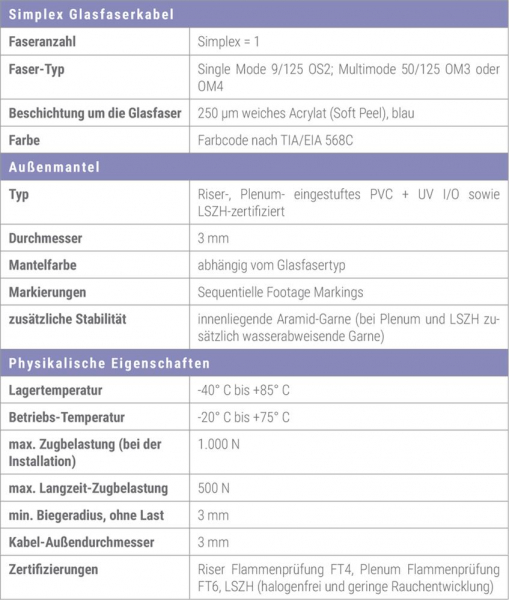

Technische Daten:
Typ: Simplex (ein ummantelter Glasfaserstrang) OM3
Beschreibung: 50/125 SSF Universal
Coating: 250 µm "Soft Peel" S-Type Beschichtung
Farbe: nach TIA/EIA 568 C
Ummantelung: Plenum eingestuftes PVC + UV I/O
Mantelfarbe: türkis = Multimode Glasfaser OM3
Außendurchmesser: 3 mm
Preiskalkulation: immer basierend auf einem Meter
