AV ProEdge AC-EX70-UHD-KIT
AV ProEdge AC-EX70-KIT
Das AC-EX70-UHD-KIT nutzt die bewährte HDBaseT-Technologie, um HDMI-HD- und UHD-Signale zuverlässig über eine Entfernung von bis zu 70 Metern über ein einziges Twisted-Pair-Kabel der Kategorie 5E, 6, 6A oder 7 zu transportieren.
AVPro Edge setzt weiterhin den Standard für Video-Exzellenz bei HDMI-Erweiterungslösungen und es gibt kein besseres Beispiel aus der Praxis für unschlagbare Leistung zu einem kostenbewussten Preis als unser AC-EX70-UHD-KIT. Mit seiner kompakten, mechanisch minimalen Stellfläche für eine einfache Platzierung hat sich das bleistiftdünne AC-EX70-UHD-KIT verdientermaßen seinen Ruf als Hauptbestandteil unseres Extender-Sortiments verdient, mit einer nachgewiesenen Erfolgsbilanz für beispiellose Zuverlässigkeit und einwandfreie Übertragung von HD und UHD Videosignale.
Das AC-EX70-UHD-KIT bietet eine unkomprimierte Signalübertragung (bis zum HDBaseT-Maximum von 10,2 Gbit/s) über mittlere bis mittlere Entfernungen, abhängig vom Signaltyp, für einen störungsfreien Betrieb rund um die Uhr in geschäftskritischen kommerziellen Umgebungen wie Control Räume, Rechenzentren, Konferenzräume oder Bildungsgelände. Unter Bezugnahme auf Cat-6A-Kabel übertragen 1080P-HD-Signale sicher Punkt-zu-Punkt über 60 Meter, und 4K-UHD-Signale 4K60 4:2:0 oder 4K30 4:4:4 navigieren präzise über 60 Meter. Auch VESA-Auflösungen bis QSXGA sind transportierbar. Die Stromversorgung des Kits erfolgt bidirektional und kann an den Standorten des Sender- oder Empfängerchassis erfolgen.
Zu den kreativen Anwendungen im Privatbereich gehört beispielsweise die Verwendung eines früheren IR-Steuerkabels an einem Projektor-Ersatzstandort, um ein DVI- oder HDMI-Kabel der ersten Generation zu ersetzen, und die anschließende Nutzung des integrierten IR-Pass-Through- oder RS-232-Kommunikationsbusses AC-EX70-UHD-KIT zum Senden von Steuersignalen an den neuen Projektor. Mit dem AC-EX70-UHD-KIT erhalten Terrassenfernseher ein elegantes, aufgeräumtes Erscheinungsbild, das einfach und sicher abgedeckt werden kann, da die Quellprodukte drinnen bleiben und tief hängende, unhandliche Zubehörregale entfallen. Die Systembedienung wird bequem durch die bidirektionalen Steuerungsoptionen des kleinen AC-EX70-UHD-KIT ersetzt. Der ESD-Schutz (elektrostatische Entladung) bietet eine willkommene Schutzschicht für alle angeschlossenen Produkte.
Dank der integrierten, problemlösenden EDID-Verwaltung des AC-EX70-UHD-KIT werden Sie nie wieder von heiklen EDIDs in Displays oder Repeatern wie AVRs verwirrt sein. An Bord sind vierzehn vorkonfigurierte gemeinsame EDIDs für ältere HD- und neuere UHD-4K-Displays sowie EDID-Kopie und EDID-Bypass, die alle verfügbar sind, um Besonderheiten in der Systemsynergie zu überwinden
Das AC-EX70-UHD-KIT nutzt die bewährte HDBaseT-Technologie, um HDMI-HD- und UHD-Signale zuverlässig über eine Entfernung von bis zu 70 Metern über ein einziges Twisted-Pair-Kabel der Kategorie 5E, 6, 6A oder 7 zu transportieren.
AVPro Edge setzt weiterhin den Standard für Video-Exzellenz bei HDMI-Erweiterungslösungen und es gibt kein besseres Beispiel aus der Praxis für unschlagbare Leistung zu einem kostenbewussten Preis als unser AC-EX70-UHD-KIT. Mit seiner kompakten, mechanisch minimalen Stellfläche für eine einfache Platzierung hat sich das bleistiftdünne AC-EX70-UHD-KIT verdientermaßen seinen Ruf als Hauptbestandteil unseres Extender-Sortiments verdient, mit einer nachgewiesenen Erfolgsbilanz für beispiellose Zuverlässigkeit und einwandfreie Übertragung von HD und UHD Videosignale.
Das AC-EX70-UHD-KIT bietet eine unkomprimierte Signalübertragung (bis zum HDBaseT-Maximum von 10,2 Gbit/s) über mittlere bis mittlere Entfernungen, abhängig vom Signaltyp, für einen störungsfreien Betrieb rund um die Uhr in geschäftskritischen kommerziellen Umgebungen wie Control Räume, Rechenzentren, Konferenzräume oder Bildungsgelände. Unter Bezugnahme auf Cat-6A-Kabel übertragen 1080P-HD-Signale sicher Punkt-zu-Punkt über 60 Meter, und 4K-UHD-Signale 4K60 4:2:0 oder 4K30 4:4:4 navigieren präzise über 60 Meter. Auch VESA-Auflösungen bis QSXGA sind transportierbar. Die Stromversorgung des Kits erfolgt bidirektional und kann an den Standorten des Sender- oder Empfängerchassis erfolgen.
Zu den kreativen Anwendungen im Privatbereich gehört beispielsweise die Verwendung eines früheren IR-Steuerkabels an einem Projektor-Ersatzstandort, um ein DVI- oder HDMI-Kabel der ersten Generation zu ersetzen, und die anschließende Nutzung des integrierten IR-Pass-Through- oder RS-232-Kommunikationsbusses AC-EX70-UHD-KIT zum Senden von Steuersignalen an den neuen Projektor. Mit dem AC-EX70-UHD-KIT erhalten Terrassenfernseher ein elegantes, aufgeräumtes Erscheinungsbild, das einfach und sicher abgedeckt werden kann, da die Quellprodukte drinnen bleiben und tief hängende, unhandliche Zubehörregale entfallen. Die Systembedienung wird bequem durch die bidirektionalen Steuerungsoptionen des kleinen AC-EX70-UHD-KIT ersetzt. Der ESD-Schutz (elektrostatische Entladung) bietet eine willkommene Schutzschicht für alle angeschlossenen Produkte.
Dank der integrierten, problemlösenden EDID-Verwaltung des AC-EX70-UHD-KIT werden Sie nie wieder von heiklen EDIDs in Displays oder Repeatern wie AVRs verwirrt sein. An Bord sind vierzehn vorkonfigurierte gemeinsame EDIDs für ältere HD- und neuere UHD-4K-Displays sowie EDID-Kopie und EDID-Bypass, die alle verfügbar sind, um Besonderheiten in der Systemsynergie zu überwinden
Produkteigenschaften:
- HD- und UHD-4K-HDMI-ERWEITERUNG: HDCP wurde entwickelt, um Inhaltsinhabern einen Kopierschutz für ihre Medien zu gewährleisten. Das 19-Leiter-HDMI-Format wurde entwickelt, um diesen Prozess beim Transport von Medien zwischen Geräten zu erleichtern, wobei insgesamt 8 Kabel mit geringem Durchmesser für die Verarbeitung von Videoinformationen verwendet werden, während der Großteil dieser Kabel weiterhin der Systemüberwachung dient. Es war nicht vorgesehen, dass Quellen anderswo als am unmittelbaren Standort des Displays platziert werden würden, und die ersten HDMI-Kabeldesigns verdeutlichten diese inhärenten Probleme deutlich, da die nutzbare HDMI-Kabellänge kaum mehr als fünf Meter betrug. Im Laufe der Zeit wurde dieses Problem glücklicherweise auf verschiedene, gut sortierte Weise angegangen, unter anderem durch AVPro Edge Bullet Train-Kabel. Dennoch gibt es keine HDMI-Kabel, die vor Ort auf Maß konfektioniert werden; Elektronische Erweiterungssätze mit Kategoriekabel haben dieses Problem gelöst und bieten zusätzliche Anwendungsmöglichkeiten. Das bahnbrechende AC-EX70-UHD-KIT von AVPro Edge gehörte zu den ersten HDMI-Signalerweiterungspaketen, die die Wiedergabetreue des Originalsignals perfekt bewahrten.
- UMFASSENDE EDID-VERWALTUNG: Ältere HD-Displays werden oft für die Verwendung in neuen Installationsprojekten beibehalten und gelegentlich verursachen ihre veralteten EDIDs Probleme im Vergleich zu heutigen Quellen. Die robuste EDID-Steuerung des AC-EX70-UHD-KIT ermöglicht das Jonglieren von Videoauflösungen und Audio-Codec-Kombinationen für ein EDID, das eine kongeniale Übereinstimmung für einen zuverlässigen Systembetrieb bietet. EDID Copy ermöglicht das direkte Kopieren und Speichern eines bekannten, funktionierenden EDID, um eine stabile Kit-Funktionalität und HDCP-Wiederholbarkeit zu gewährleisten.
- ENTFERNUNGSMÖGLICHKEITEN: Die Übertragungsentfernung variiert je nach Auflösungsbandbreite. HD 1080P-Signale können 70 Meter (230 Fuß) weit gesendet werden, während 4K-Auflösungen zuverlässig 40 Meter (115 Fuß) erreichen. Bei Neubauten oder wann immer möglich wird geschirmtes CAT6A empfohlen.
- STROMANFORDERUNGEN: Power over HDBaseT (PoH) ermöglicht die vollständige Stromversorgung beider Geräte über eine vom Benutzer wählbare Einheit. Die einzelnen Chassis des AC-EX70-UHD-KIT haben in etwa Handy-Dimensionen und bieten somit unbegrenzte Platzierungsmöglichkeiten. Bei typischen Anwendungen ist die RX-Einheit mit dem hinteren Buchsenfeldbereich des Displays verbunden, während die TX-Einheit und das Netzteil am Quellenende positioniert sind.
- STEUEROPTIONEN: Die konfigurierbare, bidirektionale Steuerung für IR- und RS-232-Signale bietet ein sorgfältig nuanciertes zusätzliches Plus für das AC-EX70-UHD-KIT, indem sie die Verkabelung auf einen einzigen Zug konzentriert und den Einsatz zusätzlicher Geräte für eine saubere, effiziente Installation reduziert. Vereinfachte Steuerungsanforderungen können den I-PASS des AC-EX70-UHD-KIT nutzen, der Befehle direkt von einem IR-Ausgangsanschluss des Steuerungssystems an den I-PASS-Eingang der TX-Einheit weiterleitet.
- AKTUALISIERBAR VOR ORT: Bei Bedarf können Firmware-Updates vor Ort an installierten Einheiten durchgeführt werden, eine Entfernung ist nicht erforderlich.
Technische Daten:
Video:
Videoauflösungen: bis zu 4K 60 Hz 4:2:0 und 4K30 4:4:4
VESA-Auflösungen: bis zu 2560 x 2048 (QSXGA)
HDR-Formate/Auflösungen: 4K24 4:2:2 12 BIT, 4K24 4:2:0 10 BIT
Farbraum: YUV (Komponente), RGB (CSC: Rec. 601, Rec. 709, BT2020, DCI, P3 D6500)
Chroma-Unterabtastung: 4:4:4, 4:2:2, 4:2:0 Unterstützt
Farbtiefe: Bis zu 16 Bit (1080) Bis zu 12 Bit (4K)
Audio
Unterstützte Audioformate: HDMI: PCM 2.0 Kanal, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1,
Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos
Distanz
HDBaseT-Entfernung: (4K und HDR) 40 Meter (131 Fuß) (Cat. 6a)
Video:
Videoauflösungen: bis zu 4K 60 Hz 4:2:0 und 4K30 4:4:4
VESA-Auflösungen: bis zu 2560 x 2048 (QSXGA)
HDR-Formate/Auflösungen: 4K24 4:2:2 12 BIT, 4K24 4:2:0 10 BIT
Farbraum: YUV (Komponente), RGB (CSC: Rec. 601, Rec. 709, BT2020, DCI, P3 D6500)
Chroma-Unterabtastung: 4:4:4, 4:2:2, 4:2:0 Unterstützt
Farbtiefe: Bis zu 16 Bit (1080) Bis zu 12 Bit (4K)
Audio
Unterstützte Audioformate: HDMI: PCM 2.0 Kanal, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1,
Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos
Distanz
HDBaseT-Entfernung: (4K und HDR) 40 Meter (131 Fuß) (Cat. 6a)

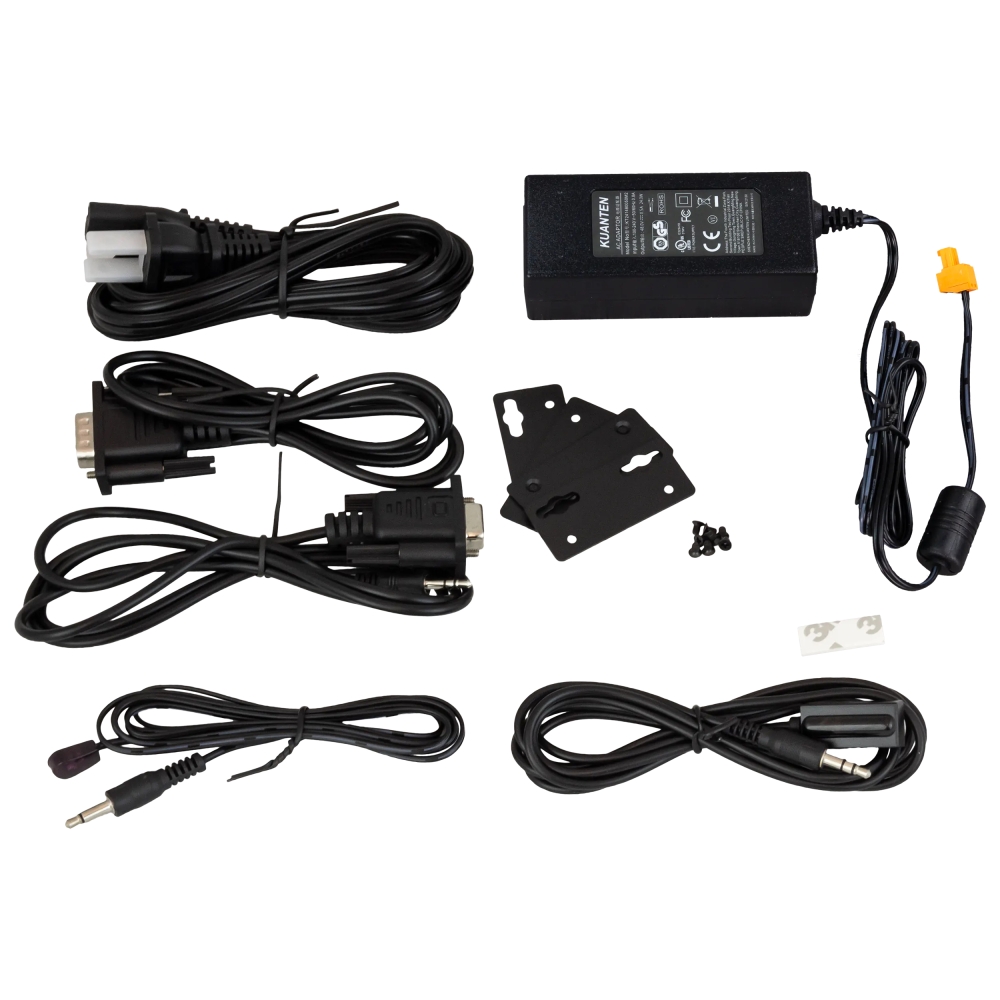

Lieferumfang:

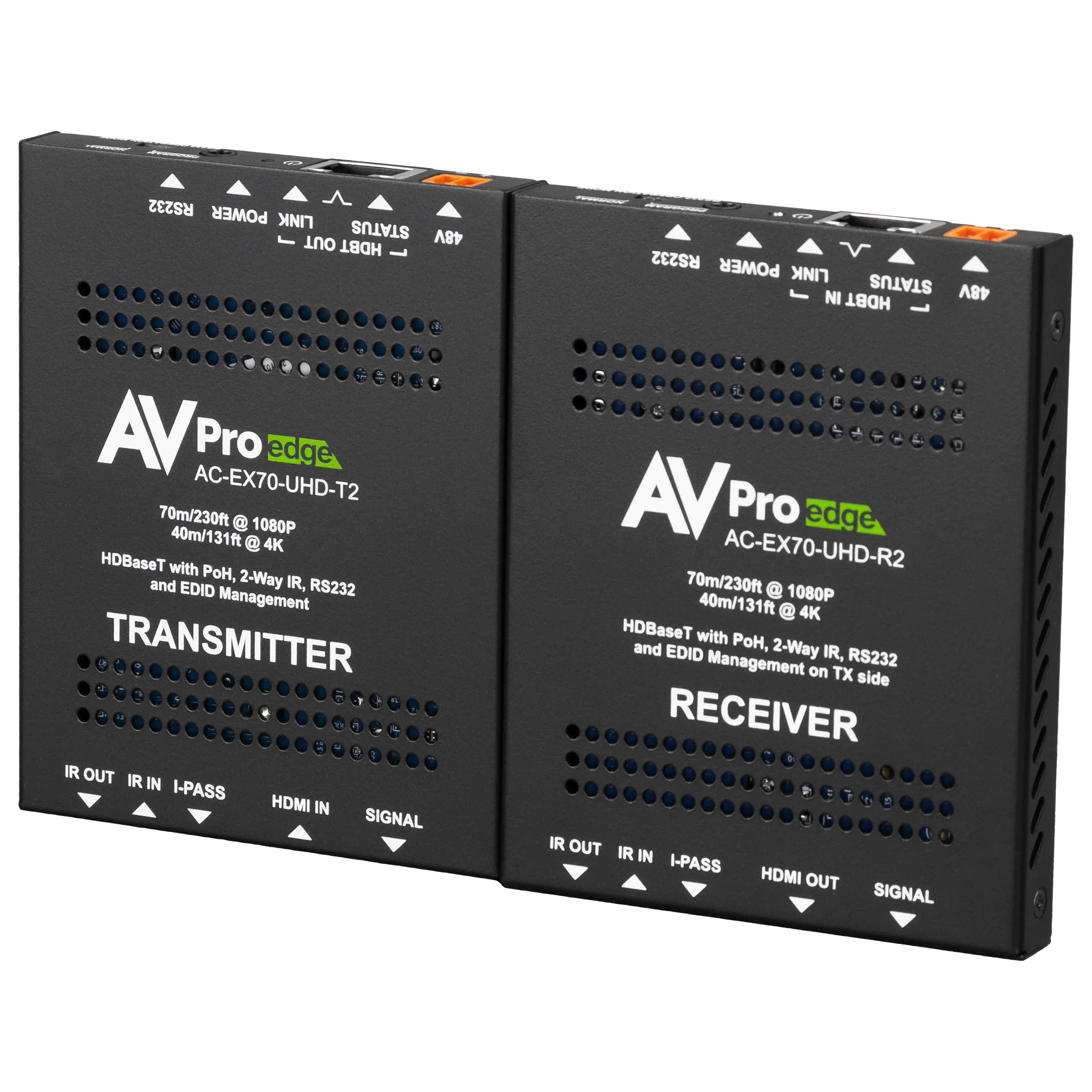

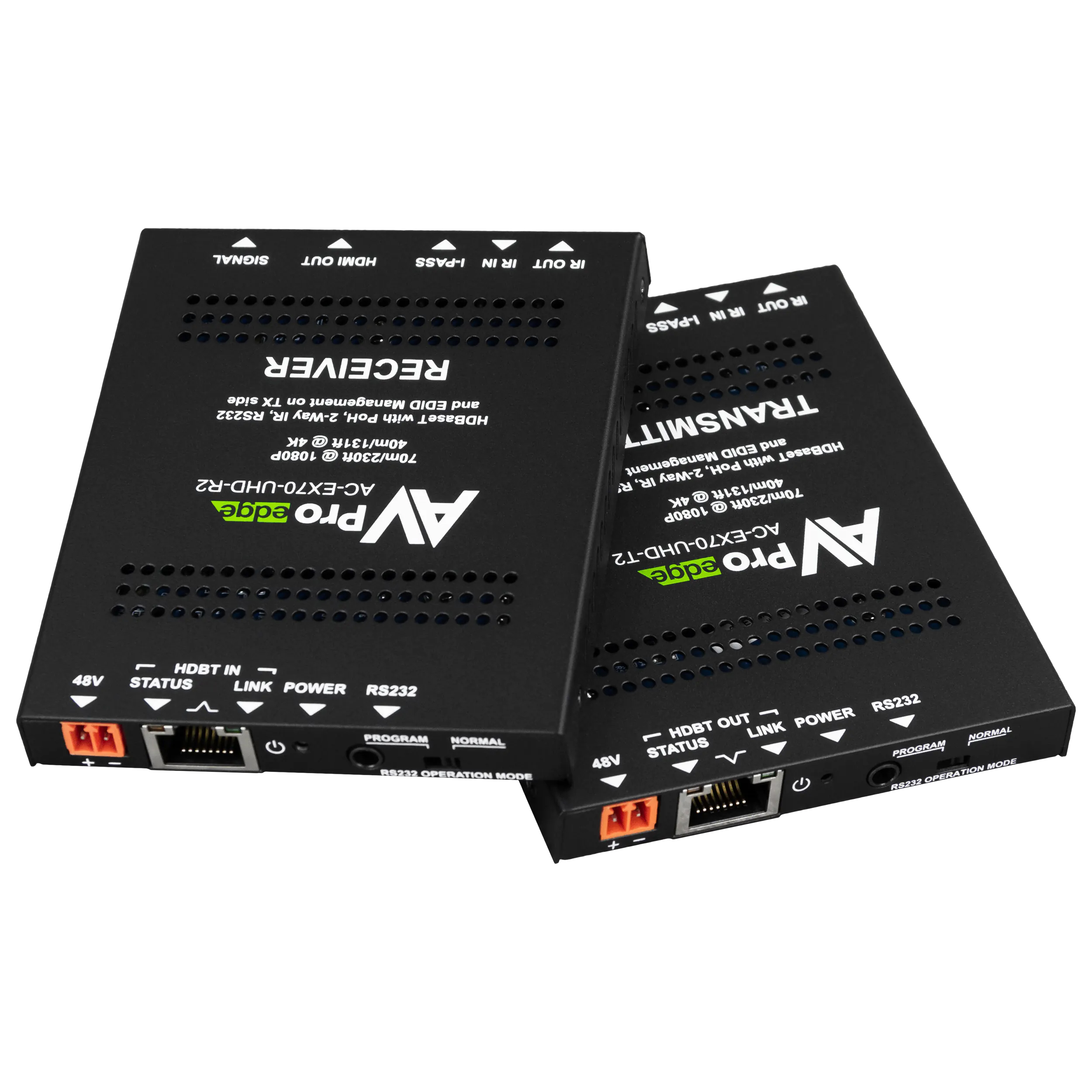

- AC-EX70-UHD-T2 (Sender)
- AC-EX70-UHD-R2 (Empfänger)
- 48-V-Netzteil (eines wird als Rx geliefert und wird von Tx mit Strom versorgt)
- 1 x IR-Sendereinheit
- 1 x IR-Augeneinheit
- 3,5-mm-Stereostecker auf DB9-Stecker für RS-232 zum seriellen Anschluss
- 3,5-mm-Stereostecker auf DB9-Buchse für RS-232 zum PC
- 4 x Montagehalterungen
- 8 x Schrauben für Montagehalterungen
