AVPro Edge AC-EX70-SC2-R
AC-EX70-SC2-R
Der AC-EX70-SC2-R von AVPro Edge ist die ideale Lösung für Integratoren, die ein Signal über große Entfernungen an eine Vielzahl von Displays verteilen und ein optimales Bild beibehalten müssen. Nicht nur die Auf-/Abwärtsskalierung, sondern auch EDID-Probleme (einschließlich 4K HDR EDIDs) sind leicht handzuhaben. Auch der Zugriff auf Audio aus dem Stream ist möglich.
Dieser HDBaseT-Empfänger/Skalierer ist für 18-Gbit/s 4K HDR-Signale. Wenn Sie jedoch 480-, 720- oder 1080-Displays haben, stellt der AC-EX70-SC2-R sicher, dass sie die von Ihnen eingestellten Auflösungen und Bildtypen ebenfalls ansteuen können.
Der AC-EX70-SC2-R von AVPro Edge ist die ideale Lösung für Integratoren, die ein Signal über große Entfernungen an eine Vielzahl von Displays verteilen und ein optimales Bild beibehalten müssen. Nicht nur die Auf-/Abwärtsskalierung, sondern auch EDID-Probleme (einschließlich 4K HDR EDIDs) sind leicht handzuhaben. Auch der Zugriff auf Audio aus dem Stream ist möglich.
Dieser HDBaseT-Empfänger/Skalierer ist für 18-Gbit/s 4K HDR-Signale. Wenn Sie jedoch 480-, 720- oder 1080-Displays haben, stellt der AC-EX70-SC2-R sicher, dass sie die von Ihnen eingestellten Auflösungen und Bildtypen ebenfalls ansteuen können.
Produkteigenschaften
- HDMI 2.0 (a/b)
- Feste Ausgabeoptionen 480P, 720P, 1080P & 4K
- 70 Meter 4K-Unterstützung
- Zuverlässige HDBaseT-Technologien
- Adaptiver Skalierungsmodus
- Interlaced bis Progressive Scaling
- Plug-and-Play-Match-Display-Präferenzmodus
- 16 EDID-Optionen (einschließlich Auto- und HDR-EDID-Optionen)
- L/R Audio De-Embedding (nur PCM, kein Downmix)
- Testmustererzeugung
- Einfach, leicht zu bedienen, 3-Tasten-Bedienung
- 18 Gbit/s Bandbreitenunterstützung
- Bis zu 4K60 4:4:4-Unterstützung
- Volle HDR-Unterstützung (HDR 10 & 12 Bit)
- HDR-, HDR10+- und HLG-Unterstützung
- EDID-Management und EDID-Emulation
- Integrierte 720P-, 1080P- und 4K-Testmuster zur Fehlerbehebung
- HDCP 2.2 (und alle früheren Versionen werden unterstützt)
- CEC-Pass-Through
- 3D-Unterstützung
- LED-Status-, Verbindungs- und Stromanzeigeleuchten
- Micro-USB-Anschluss zur Steuerung
- Unterstützt unkomprimiertes PCM 2-Ch., LPCM 5.1 & 7.1, Dolby Digital, DTS, Dolby TrueHD, DTS HD-Master Audio, Atmos auf HDMI
- 10 Jahre Garantie
AC-EX70-SC2-R
48-V-Netzteil
IR-Empfänger
IR-Emitter
3-poliger Klemmenblock
2-poliger Klemmenblock
2 x Montagehalterungen
4 x Schrauben für Montagehalterungen
Gummifüße
48-V-Netzteil
IR-Empfänger
IR-Emitter
3-poliger Klemmenblock
2-poliger Klemmenblock
2 x Montagehalterungen
4 x Schrauben für Montagehalterungen
Gummifüße

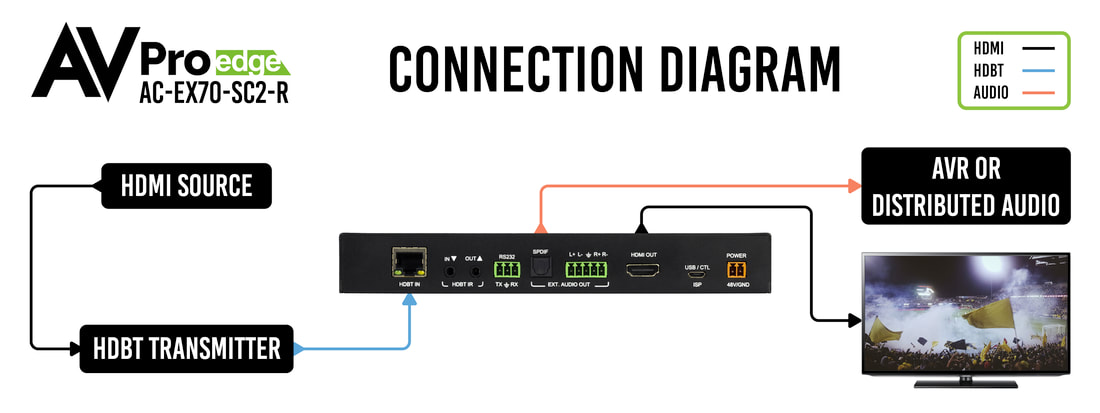

.jpg)
Technische Daten:
Video
Videoauflösungen: Bis zu 4K 60Hz 4:4:4
VESA-Auflösungen: Bis zu DCI 4K (4096 x 2160)
HDR-Formate/Auflösungen: 420, 422, 444 (10 UND 12 DEEP COLOR), HDR10, HDR10+, HLG
Farbraum: YUV (Komponente), RGB (CSC: Rec. 601, Rec. 709, BT2020, DCI, P3 D6500)
Chroma-Unterabtastung: 4:4:4, 4:2:2, 4:2:0 Unterstützt
Deep Color: Bis zu 16 Bit (1080P) BIS ZU 12 BIT (4K)
Audio
Unterstützte Audioformate HDMI: PCM 2 CH (kein Downmix)
Unterstützte Audioformate, extrahiert (2-Kanal-Port): PCM 2 CH (kein Downmix)
Unterstützte Audioformate, extrahiert (Digital Toslink): PCM 2 CH (kein Downmix)
Skalierung
Feste Ausgabeoptionen (skaliert alle Eingabeformate gleich): 480P 60 Hz, 720P 60 Hz, 1080P 60 Hz, 1920 x 1200 (Vesa), 4k 30 Hz, 4k60Hz YUV 4:2:0, 4k60Hz, Auto (Geräte-EDID speichern)
Framerate-Konvertierung: Ja
Interlaced->Progressive-Konvertierung: Ja
Testmustergenerator: Ja
Distanzen
HDBaseT (CAT) Entfernung (4K): 70 m (Cat 6a)
Andere
Bandbreite: 18 Gbit/s
HDCP: HDCP 2.2 und früher
Anschlüsse
HDMI: Typ A
HDBaseT: RJ45
Audio (extrahiertes Analog): 5-poliger Anschlussblock (symmetrisch)
Audio (extrahiert digital): Optischer Toslink
IR TX: 3,5 mm Mono (2 Leiter)
IR RX: 3,5 mm Mono (3 Leiter)
RS232: 3-poliger Klemmenblock
Stromversorgung: 2-poliger Klemmenblock
Umweltdaten
Betriebstemperatur: -5 bis 51 °C
Lagertemperatur: -20 bis 60 °C
Luftfeuchtigkeitsbereich: 5–90 % relative Luftfeuchtigkeit (keine Kondensation)
Leistung
Stromverbrauch (gesamt): 24 Watt max
Stromversorgung: Eingang – AC 100–240 V ~ 50/60 Hz, Ausgang – DC 48 V, 1 A
Maße
Abmessungen (nur Gerät Länge/Breite/Höhe): 107,92 x 184,15 x 28,1 mm
Abmessungen (verpacktes Gerät Länge/Breite/Höhe): 184,2 x 316 x 79,5 mm
Gewicht (Einheit): 0,32 kg
Gewicht (verpackt): 0,64 kg
Video
Videoauflösungen: Bis zu 4K 60Hz 4:4:4
VESA-Auflösungen: Bis zu DCI 4K (4096 x 2160)
HDR-Formate/Auflösungen: 420, 422, 444 (10 UND 12 DEEP COLOR), HDR10, HDR10+, HLG
Farbraum: YUV (Komponente), RGB (CSC: Rec. 601, Rec. 709, BT2020, DCI, P3 D6500)
Chroma-Unterabtastung: 4:4:4, 4:2:2, 4:2:0 Unterstützt
Deep Color: Bis zu 16 Bit (1080P) BIS ZU 12 BIT (4K)
Audio
Unterstützte Audioformate HDMI: PCM 2 CH (kein Downmix)
Unterstützte Audioformate, extrahiert (2-Kanal-Port): PCM 2 CH (kein Downmix)
Unterstützte Audioformate, extrahiert (Digital Toslink): PCM 2 CH (kein Downmix)
Skalierung
Feste Ausgabeoptionen (skaliert alle Eingabeformate gleich): 480P 60 Hz, 720P 60 Hz, 1080P 60 Hz, 1920 x 1200 (Vesa), 4k 30 Hz, 4k60Hz YUV 4:2:0, 4k60Hz, Auto (Geräte-EDID speichern)
Framerate-Konvertierung: Ja
Interlaced->Progressive-Konvertierung: Ja
Testmustergenerator: Ja
Distanzen
HDBaseT (CAT) Entfernung (4K): 70 m (Cat 6a)
Andere
Bandbreite: 18 Gbit/s
HDCP: HDCP 2.2 und früher
Anschlüsse
HDMI: Typ A
HDBaseT: RJ45
Audio (extrahiertes Analog): 5-poliger Anschlussblock (symmetrisch)
Audio (extrahiert digital): Optischer Toslink
IR TX: 3,5 mm Mono (2 Leiter)
IR RX: 3,5 mm Mono (3 Leiter)
RS232: 3-poliger Klemmenblock
Stromversorgung: 2-poliger Klemmenblock
Umweltdaten
Betriebstemperatur: -5 bis 51 °C
Lagertemperatur: -20 bis 60 °C
Luftfeuchtigkeitsbereich: 5–90 % relative Luftfeuchtigkeit (keine Kondensation)
Leistung
Stromverbrauch (gesamt): 24 Watt max
Stromversorgung: Eingang – AC 100–240 V ~ 50/60 Hz, Ausgang – DC 48 V, 1 A
Maße
Abmessungen (nur Gerät Länge/Breite/Höhe): 107,92 x 184,15 x 28,1 mm
Abmessungen (verpacktes Gerät Länge/Breite/Höhe): 184,2 x 316 x 79,5 mm
Gewicht (Einheit): 0,32 kg
Gewicht (verpackt): 0,64 kg
AVPro Edge AC-EX70-SC2-R
Artikel: 89.02.07
HDBaseT Receiver mit Scaler
HdBaseT-Receiver mit Scale-Funktion. Nicht nur die Auf-/Abwärtsskalierung, sondern auch EDID-Probleme (einschließlich 4K HDR EDIDs) sind bequem handzuhaben. Auch der Zugriff auf Audio aus dem Stream ist möglich. Der HDBaseT-Empfänger/Scaler ist für 18-Gbit/s 4K HDR-Signale.
Hersteller: AVPro Edge
Modell: AC-EX70-SC2-R
Eigenschaften in der Übersicht:
- HDMI 2.0 (a/b)
- Feste Ausgabeoptionen 480P, 720P, 1080P & 4K
- 70 m 4K-Unterstützung
- Zuverlässige HDBaseT-Technologie
- Adaptiver Skalierungsmodus
- Interlaced bis Progressive Scaling
- 16 EDID-Optionen (einschließlich Auto- und HDR-EDID-Optionen)
- L/R Audio De-Embedding (nur PCM, kein Downmix)
- Einfach, leicht zu bedienen, 3-Tasten-Bedienung
- 18 Gbit/s Bandbreitenunterstützung
- Bis zu 4K60 4:4:4-Unterstützung
- Volle HDR-Unterstützung (HDR 10 & 12 Bit)
- HDR-, HDR10+- und HLG-Unterstützung
- EDID-Management und EDID-Emulation
- Integrierte 720P-, 1080P- und 4K-Testmuster zur Fehlerbehebung
- HDCP 2.2 (und alle früheren Versionen werden unterstützt)
- LED-Status-, Verbindungs- und Stromanzeigeleuchten
- Micro-USB-Anschluss zur Steuerung
- Unterstützt unkomprimiertes PCM 2-Ch., LPCM 5.1 & 7.1, Dolby Digital, DTS, Dolby TrueHD, DTS HD-Master Audio, Atmos auf HDMI
- 10 Jahre Garantie
Technische Daten:
Video
Videoauflösungen: Bis zu 4K 60Hz 4:4:4
VESA-Auflösungen: Bis zu DCI 4K (4096 x 2160)
HDR-Formate/Auflösungen: 420, 422, 444 (10 UND 12 DEEP COLOR), HDR10, HDR10+, HLG
Farbraum: YUV (Komponente), RGB (CSC: Rec. 601, Rec. 709, BT2020, DCI, P3 D6500)
Chroma-Unterabtastung: 4:4:4, 4:2:2, 4:2:0 Unterstützt
Deep Color: Bis zu 16 Bit (1080P) BIS ZU 12 BIT (4K)
Audio
Unterstützte Audioformate HDMI: PCM 2 CH (kein Downmix)
Unterstützte Audioformate, extrahiert (2-Kanal-Port): PCM 2 CH (kein Downmix)
Unterstützte Audioformate, extrahiert (Digital Toslink): PCM 2 CH (kein Downmix)
Skalierung
Feste Ausgabeoptionen (skaliert alle Eingabeformate gleich): 480P 60 Hz, 720P 60 Hz, 1080P 60 Hz, 1920 x 1200 (Vesa), 4k 30 Hz, 4k60Hz YUV 4:2:0, 4k60Hz, Auto (Geräte-EDID speichern)
Framerate-Konvertierung: Ja
Interlaced->Progressive-Konvertierung: Ja
Testmustergenerator: Ja
Distanzen
HDBaseT (CAT) Entfernung (4K): 70 m (Cat 6a)
Andere
Bandbreite: 18 Gbit/s
HDCP: HDCP 2.2 und früher
Anschlüsse
HDMI: Typ A
HDBaseT: RJ45
Audio (extrahiertes Analog): 5-poliger Anschlussblock (symmetrisch)
Audio (extrahiert digital): Optischer Toslink
IR TX: 3,5 mm Mono (2 Leiter)
IR RX: 3,5 mm Mono (3 Leiter)
RS232: 3-poliger Klemmenblock
Stromversorgung: 2-poliger Klemmenblock
Umweltdaten
Betriebstemperatur: -5 bis 51 °C
Lagertemperatur: -20 bis 60 °C
Luftfeuchtigkeitsbereich: 5–90 % relative Luftfeuchtigkeit (keine Kondensation)
Leistung
Stromverbrauch (gesamt): 24 Watt max
Stromversorgung: Eingang – AC 100–240 V ~ 50/60 Hz, Ausgang – DC 48 V, 1 A
Maße
Abmessungen (nur Gerät Länge/Breite/Höhe): 107,92 x 184,15 x 28,1 mm
Abmessungen (verpacktes Gerät Länge/Breite/Höhe): 184,2 x 316 x 79,5 mm
Gewicht (Einheit): 0,32 kg
Gewicht (verpackt): 0,64 kg
