AVPro Edge AC-MX-1616
AC-MX1616-AUHD-GEN2
Der AC-MX1616 ist ein echter 16 x 16 HDMI-Matrixswitch. Er ist ein echtes Bandbreiten-Kraftpaket. Diese Matrix unterstützt 18 Gbps Bandbreite, die volle HDMI 2.0 a/b-Spezifikation und HDR. Er akzeptiert dazu unkomprimierte HDR-Formate wie HDR, HDR10, HDR10 +, Dolby Vision, HLG, BBC und NHK. Alle werden in bis zu 4K 60Hz und bis zu 12 Bit Farbtiefe unterstützt. Die gesamte Farbraumkomprimierung ist kompatibel.
Dank eines einzigartigen Designs können die Schaltgeschwindigkeit bei hohen Bandbreiten deutlich verbessert werden. Die durchschnittliche Geschwindigkeit beträgt dabei weniger als 3 Sekunden.
Das schlanke, flache und kompakte Design sorgt für ein bevorzugtes Gerät, das wertvollen Platz im Rack einspart. Dies kombiniert mit einem OLED-Setup-Bildschirm auf der Vorderseite, der die Einrichtung und Verwaltung zu einem Kinderspiel macht, wird dieses Gerät zu einem Grundpfeiler in jeder großen anspruchsvollen AV-Installationen!
Der AC-MX1616 ist ein echter 16 x 16 HDMI-Matrixswitch. Er ist ein echtes Bandbreiten-Kraftpaket. Diese Matrix unterstützt 18 Gbps Bandbreite, die volle HDMI 2.0 a/b-Spezifikation und HDR. Er akzeptiert dazu unkomprimierte HDR-Formate wie HDR, HDR10, HDR10 +, Dolby Vision, HLG, BBC und NHK. Alle werden in bis zu 4K 60Hz und bis zu 12 Bit Farbtiefe unterstützt. Die gesamte Farbraumkomprimierung ist kompatibel.
Dank eines einzigartigen Designs können die Schaltgeschwindigkeit bei hohen Bandbreiten deutlich verbessert werden. Die durchschnittliche Geschwindigkeit beträgt dabei weniger als 3 Sekunden.
Das schlanke, flache und kompakte Design sorgt für ein bevorzugtes Gerät, das wertvollen Platz im Rack einspart. Dies kombiniert mit einem OLED-Setup-Bildschirm auf der Vorderseite, der die Einrichtung und Verwaltung zu einem Kinderspiel macht, wird dieses Gerät zu einem Grundpfeiler in jeder großen anspruchsvollen AV-Installationen!
Produkteigenschaften:
- HDMI 2.0 (a/b)
- 18 Gbps Bandbreiten-Unterstützung
- 4K60 4:4:4 Unterstützung
- Full HDR-Support (HDR 10 und 12 Bit)
- HDCP 2.2 Unterstützung (und alle früheren Versionen)
- Dolby Vision, HDR10+ und HLG-Unterstützung
- einfaches Setup mit Display auf der Frontseite
- WebOS für einfache Verbindung und Steuerung/Management
- schnelles Schalten
- erweitertes EDID-Management
- IR-, RS232- und LAN Steuer-Optionen
- Digitaler koaxialer Audio-Ausgang (6 Ch. PCM, DD, DTS)
- Treiber-Unterstützung für eine Vielzahl von Drittanbietern

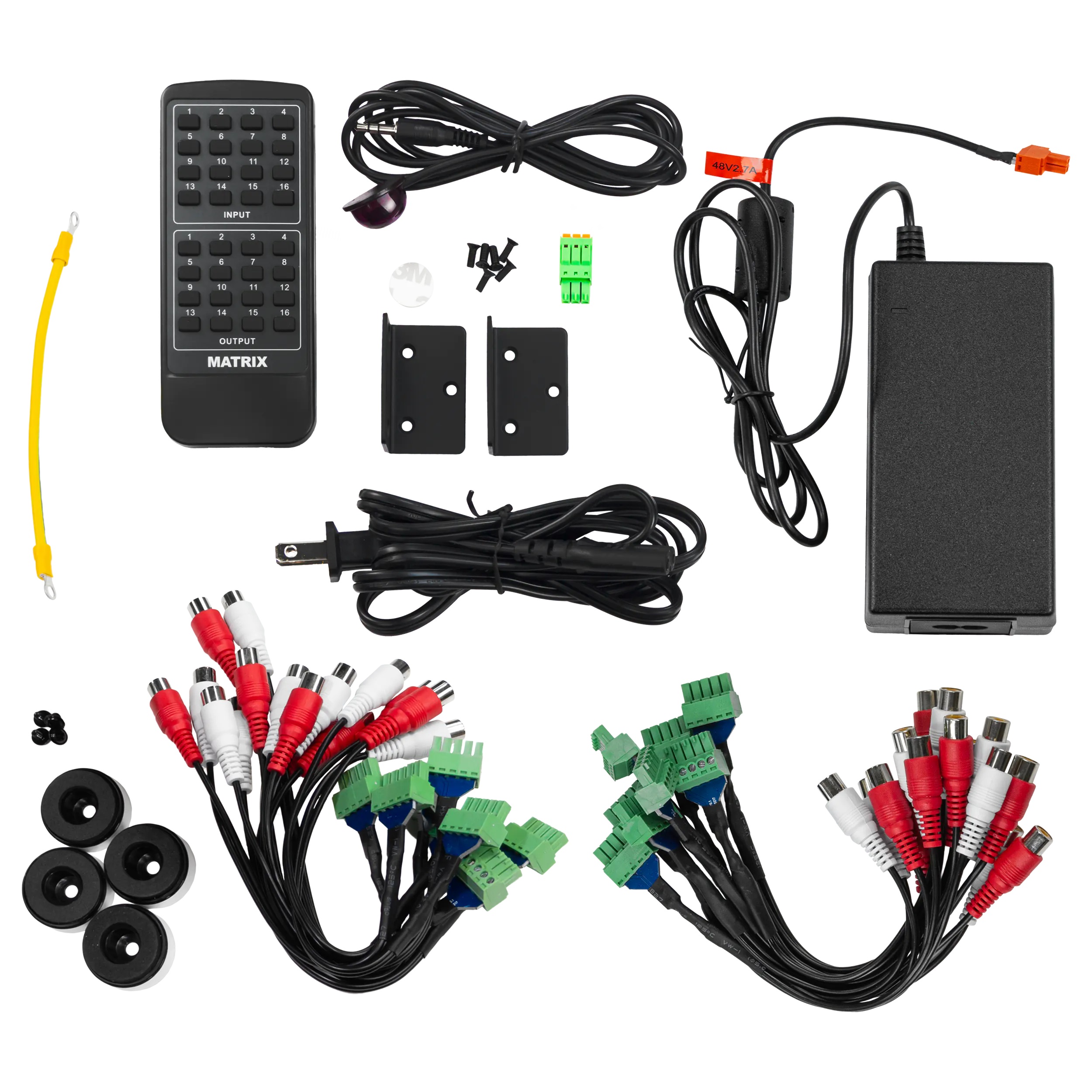

Lieferumfang:
- AC-MX1616 (Matrixschalter)
- 48-V-Netzteil
- 1 x IR-Fernbedienung
- 1 x IR-Emitter
- 1 x 3-poliger Klemmenblock
- 16 x 5-polige Klemmenblöcke
- 2 x Montagehalterungen
Was ist eine Matrixmixer?
Matrixmixer bieten die Möglichkeit, jeden Eingang jederzeit zu jedem Ausgang oder zu mehreren Ausgängen zu routen. Je nach Modell kann ein Matrixmixer auf diese Weise HD-, UHD- oder SUHD-Inhalte routen. Da die meisten Veranstaltungsorte Audiozonen und Videozonen haben, ist es außerdem oft notwendig, das Audiosignal herauszutrennen. Dies ist mittlerweile fast eine Standardfunktion bei Matrixswitches geworden.
Matrixmixer werden im Allgemeinen über einen Drittanbieter-Controller wie Control 4, RTI, Crestron, AMX und andere gesteuert. Viele AV-Integratoren suchen nach Matrixmixer, die über fertige Treiber verfügen, die die Steuerung und Programmierung über Drittanbieter-Einheiten deutlich vereinfachen.
Wer nutzt sie? - Das Herzstück fast jeder kundenspezifischen Installation ist ein Matrixmixer, um das Routing und die Verteilung von Signalen, einschließlich Audio, Video und Steuerung, zu vereinfachen
Matrixmixer bieten die Möglichkeit, jeden Eingang jederzeit zu jedem Ausgang oder zu mehreren Ausgängen zu routen. Je nach Modell kann ein Matrixmixer auf diese Weise HD-, UHD- oder SUHD-Inhalte routen. Da die meisten Veranstaltungsorte Audiozonen und Videozonen haben, ist es außerdem oft notwendig, das Audiosignal herauszutrennen. Dies ist mittlerweile fast eine Standardfunktion bei Matrixswitches geworden.
Matrixmixer werden im Allgemeinen über einen Drittanbieter-Controller wie Control 4, RTI, Crestron, AMX und andere gesteuert. Viele AV-Integratoren suchen nach Matrixmixer, die über fertige Treiber verfügen, die die Steuerung und Programmierung über Drittanbieter-Einheiten deutlich vereinfachen.
Wer nutzt sie? - Das Herzstück fast jeder kundenspezifischen Installation ist ein Matrixmixer, um das Routing und die Verteilung von Signalen, einschließlich Audio, Video und Steuerung, zu vereinfachen
CrestronQSC
Technische Daten:
Typ: 18 Gbps True 4K60 4:4:4 - 16 x 16 HDMI-Matrix
Video-Auflösung: bis zu 4K 60 Hz 4:4:4
Vesa-Auflösung: bis zu DCI 4K (4.096 x 2.160), 5K (bis zu 5.120 x 3.200)
HDR-Formate/Auflösungen: 420, 422, 444 (10 und 12 Bit Farbtiefe)
Farbraum: YUV (Component), RGB
Farbunterabtastung: 4:4:4-, 4:2:2- und 4:2:0-Unterstützung
Farbtiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
unterstützte Audio-Formate HDMI: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio
unterstützte Audioformate (extrahiert Koax): PCM 2Ch., LPCM 6 Ch., LPCM 7 Ch., Dolby Digital, DTS
Audio-Extraktion: an den Eingang gebunden, an den Ausgang gebunden oder unabhängig über die Matrix
max. Übertragungsentfernungen: bis zu 15 m (HDMI, 4K60 4:4:4), bis zu 40 m (HDMI mit AOC, 4K60 4:4:4)
Bandbreite: 18 Gbps
HDCP: HDCP 2.2 und frühere Versionen
Steuer-Ports: LAN, RS232, IR
Treiber: C4, RTI, ELAN, Crestron, URC und andere
PC-Software: ja
LAN WebOS: ja
HDMI-Ports: Typ A
LAN-Port: RS45 mit WEB-Interface/Steuerung
Audio-Ports: koaxial (digital, extrahiert)
IR-Rx: 3,5 mm Stereo-Mini-Klinke
RS232-Port: 3-Pin Terminal-Block
Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 48V 3A (Ausgang)
Abmessungen: 50,8 x 260,35 x 441,33 mm (H x T x B), 19"/1HE
Gewicht: 5 kg
Lieferumfang: AC-MX1616-AUHD (Matrix Switch), Bedienungsanleitung, 48 V Netzteil, 1 x IR Remote Control, 1 x IR Extension-Kabel, Rack-Montage-Ohren
Typ: 18 Gbps True 4K60 4:4:4 - 16 x 16 HDMI-Matrix
Video-Auflösung: bis zu 4K 60 Hz 4:4:4
Vesa-Auflösung: bis zu DCI 4K (4.096 x 2.160), 5K (bis zu 5.120 x 3.200)
HDR-Formate/Auflösungen: 420, 422, 444 (10 und 12 Bit Farbtiefe)
Farbraum: YUV (Component), RGB
Farbunterabtastung: 4:4:4-, 4:2:2- und 4:2:0-Unterstützung
Farbtiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
unterstützte Audio-Formate HDMI: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio
unterstützte Audioformate (extrahiert Koax): PCM 2Ch., LPCM 6 Ch., LPCM 7 Ch., Dolby Digital, DTS
Audio-Extraktion: an den Eingang gebunden, an den Ausgang gebunden oder unabhängig über die Matrix
max. Übertragungsentfernungen: bis zu 15 m (HDMI, 4K60 4:4:4), bis zu 40 m (HDMI mit AOC, 4K60 4:4:4)
Bandbreite: 18 Gbps
HDCP: HDCP 2.2 und frühere Versionen
Steuer-Ports: LAN, RS232, IR
Treiber: C4, RTI, ELAN, Crestron, URC und andere
PC-Software: ja
LAN WebOS: ja
HDMI-Ports: Typ A
LAN-Port: RS45 mit WEB-Interface/Steuerung
Audio-Ports: koaxial (digital, extrahiert)
IR-Rx: 3,5 mm Stereo-Mini-Klinke
RS232-Port: 3-Pin Terminal-Block
Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 48V 3A (Ausgang)
Abmessungen: 50,8 x 260,35 x 441,33 mm (H x T x B), 19"/1HE
Gewicht: 5 kg
Lieferumfang: AC-MX1616-AUHD (Matrix Switch), Bedienungsanleitung, 48 V Netzteil, 1 x IR Remote Control, 1 x IR Extension-Kabel, Rack-Montage-Ohren
AVPro Edge AC-MX1616
Artikelnummer: 89.04.08
18 Gbps True 4K60 4:4:4 16 x 16 HDMI-Matrix
Dieses Gerät ist ein echter 16 x 16 HDMI-Matrixswitch. Diese Matrix unterstützt 18 Gbps Bandbreite, die volle HDMI 2.0 a/b-Spezifikation und HDR. Es akzeptiert dazu unkomprimierte HDR-Formate wie HDR, HDR10, HDR10 +, Dolby Vision, HLG, BBC und NHK. Alle werden in bis zu 4K 60Hz und bis zu 12 Bit Farbtiefe unterstützt. Die gesamte Farbraumkomprimierung ist kompatibel. Ein spezielles Elektronik-Designs kann die Schaltgeschwindigkeit bei hohen Bandbreiten deutlich verbessern. Die durchschnittliche Geschwindigkeit beträgt dabei weniger als 3 Sekunden. Das schlanke, flache und kompakte Design sorgt für eine platzsparende Montage in einem Rack.
Hersteller: AVPro Edge
Modell: AC-MX1616
Eigenschaften in der Übersicht:
- HDMI 2.0 (a/b)
- 18 Gbps Bandbreiten-Unterstützung
- 4K60 4:4:4 Unterstützung
- Full HDR-Support (HDR 10 und 12 Bit)
- HDCP 2.2 Unterstützung (und alle früheren Versionen)
- Dolby Vision, HDR10+ und HLG-Unterstützung
- einfaches Setup mit Display auf der Frontseite
- WebOS für einfache Verbindung und Steuerung/Management
- schnelles Schalten
- erweitertes EDID-Management
- IR-, RS232- und LAN Steuer-Optionen
- Digitaler koaxialer Audio-Ausgang (6 Ch. PCM, DD, DTS)
- Treiber-Unterstützung für eine Vielzahl von Drittanbietern
Technische Daten:
Typ: 18 Gbps True 4K60 4:4:4 - 16 x 16 HDMI-Matrix
Video-Auflösung: bis zu 4K 60 Hz 4:4:4
Vesa-Auflösung: bis zu DCI 4K (4.096 x 2.160), 5K (bis zu 5.120 x 3.200)
HDR-Formate/Auflösungen: 420, 422, 444 (10 und 12 Bit Farbtiefe)
Farbraum: YUV (Component), RGB
Farbunterabtastung: 4:4:4-, 4:2:2- und 4:2:0-Unterstützung
Farbtiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
unterstützte Audio-Formate HDMI: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio
unterstützte Audioformate (extrahiert Koax): PCM 2Ch., LPCM 6 Ch., LPCM 7 Ch., Dolby Digital, DTS
Audio-Extraktion: an den Eingang gebunden, an den Ausgang gebunden oder unabhängig über die Matrix
max. Übertragungsentfernungen: bis zu 15 m (HDMI, 4K60 4:4:4), bis zu 40 m (HDMI mit AOC, 4K60 4:4:4)
Bandbreite: 18 Gbps
HDCP: HDCP 2.2 und frühere Versionen
Steuer-Ports: LAN, RS232, IR
Treiber: C4, RTI, ELAN, Crestron, URC und andere
PC-Software: ja
LAN WebOS: ja
HDMI-Ports: Typ A
LAN-Port: RS45 mit WEB-Interface/Steuerung
Audio-Ports: koaxial (digital, extrahiert)
IR-Rx: 3,5 mm Stereo-Mini-Klinke
RS232-Port: 3-Pin Terminal-Block
Spannungsversorgung: 100 - 240 V, 50/60 Hz (Eingang), DC 48V 3A (Ausgang)
Abmessungen: 50,8 x 260,35 x 441,33 mm (H x T x B), 19"/1HE
Gewicht: 5 kg
Lieferumfang: Matrix Switch, Bedienungsanleitung, 48 V Netzteil, 1 x IR Remote Control, 1 x IR Extension-Kabel, Rack-Montage-Ohren
