EDC Acoustics Sub SS-1D
EDC Acoustics Sub SS-1D

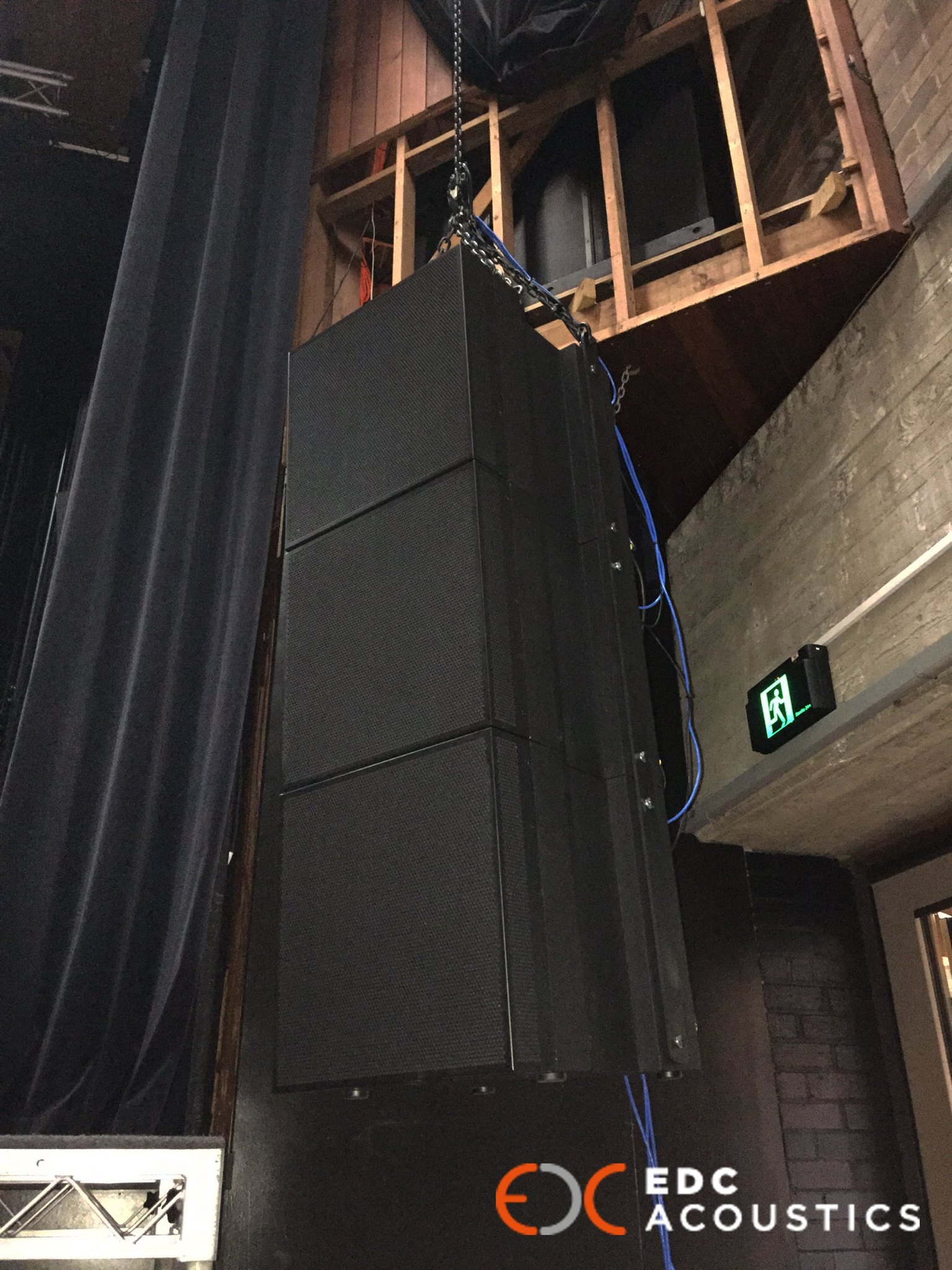

Der Sub SS-1 ist baugleich zum SQ-90 und kann damit auf einfachster Art und Weise in einem Cluster mit weiteren SQ-90 und/oder Subs integriert werden. Selbst die Flugrahmen und die Seitenschienen sind identisch. Der SS-1 ist dazu mit einem 12" Langhub-LF-Treiber ausgestattet, der mit einer 1.200 Watt Leistungsendstufe und einem im Lautsprechergehäuse integriertem 1-Kanal DSP angetrieben wird. In der Eingangssektion stehen je ein XLR für das Ein- und Ausgangssignal zur Verfügung. Hier mit Dante-Interface.
Der Sub SS-1 ist baugleich zum SQ-90 und kann damit auf einfachster Art und Weise in einem Cluster mit weiteren SQ-90 und/oder Subs integriert werden. Selbst die Flugrahmen und die Seitenschienen sind identisch. Der SS-1 ist dazu mit einem 12" Langhub-LF-Treiber ausgestattet, der mit einer 1.200 Watt Leistungsendstufe und einem im Lautsprechergehäuse integriertem 1-Kanal DSP angetrieben wird. In der Eingangssektion stehen je ein XLR für das Ein- und Ausgangssignal zur Verfügung. Hier mit Dante-Interface.
Eigenschaften in der Übericht:
- Kann horizontal und vertikal gruppiert werden, um größere Arrays zu bilden
- Kompakte Größe, mit hoher Leistungsdichte
- Die vertikale und horizontale Pattern-Abdeckung kann von 1 Grad bis 150 Grad angepasst werden, um die Klangqualität zu maximieren, indem der Klang auf einen Zuhörerbereich beschränkt wird, um reflektierten Schall zu vermeiden, wenn er in größeren Array-Konfigurationen verwendet wird
- Hohe Richtwirkung zur Minimierung von Umgebungsgeräuschen beim Einsatz in großen Arrays
- Die Schwenk- und Neigungsauflösung ist bis zu einer Auflösung von 0,1 Grad und bis zu 60 Grad außerhalb der Achse anpassbar, um eine einfache und optisch ansprechende Installation bei Verwendung in größeren Array-Konfigurationen zu ermöglichen
- Bei Verwendung in größeren Array-Konfigurationen sind symmetrische, asymmetrische und komplexe benutzerdefinierte 3D-Wellenfronten möglich
- Kann einen akustischen Skew erzeugen, um bei Verwendung in größeren Array-Konfigurationen höhere Schalldruckpegel (SPL) über größere Entfernungen zu erzeugen und so die Schalldruckkonsistenz in einem Raum zu verbessern
- Hohe SPL-Kapazität
- Kann zwei einzigartige Schallstrahlen in verschiedene Richtungen mit unterschiedlicher akustischer Form erzeugen
- Wetterfeste Optionen
- Hohe Bandbreitenkohärenz von 30 Hz bis 120 Hz
- Ethernet-Netzwerksteuerung und -überwachung mit funktionsreichem DSP (EQ, Dynamik, Mischung)
- Hohe akustische Redundanz für erhöhte Zuverlässigkeit
- Integrierte Verstärkung und Verarbeitung
- Geeignet für Live-Musikdarbietungen, Installationen, Vermietung, Tournee, Transportterminals, Reden, Unterbalkonfüllung und denkmalgeschützte Gebäude
Modellvarianten EDC Acoustic SS-1
EDC Acoustics SS-1A
wie Modell SS-1 aber mit bereits montierter AES-Input-Karte
EDC Acoustics SS-1D
wie Modell SS-1 aber mit bereits montiertem Dante-Interface
EDC Acoustics SS-1A
wie Modell SS-1 aber mit bereits montierter AES-Input-Karte
EDC Acoustics SS-1D
wie Modell SS-1 aber mit bereits montiertem Dante-Interface
Alle EDC Acoustics Lautsprechermodelle stehen optional auch in einer wetterfesten Bauweise zur Verfügung. Diese beinhaltet folgende Merkmale bzw. bauliche Modifikationen:
- Acoustix-Bespannung eine transparente, hyperbolische, wasserdichte Lautsprechergitterstoffabdeckung
- Lautsprechergitter aus Edelstahl
- ½-Zoll-Verbundmaterial für das Gehäusematerial der Lautsprecherbox oder Glasfaser-Gelbeschichtung, beide mit Polyurethan-Deckbeschichtung
- Polyurethan-Dichtstoff an allen Innenfugen und Nähten
- Neoprendichtung an Verstärkermodulen
- Entfernung des Lautsprecher-Hochständer-Flansches
- Entfernen der Lochperforationen oben und an den Seiten des Lautsprechergitters, um zu verhindern, dass sich Wasser in den Löchern des Lautsprechergitters ansammelt
- IP65-zertifizierter True1-Netzanschluss
- IP65-zertifizierte Netzwerk- und XLR-Anschlüsse
- Wasserdichte Dope-Beschichtung für 5-Zoll-Tieftöner
- Seidenweichkalotten-Hochtöner sind von Natur aus wasserdicht
- Interne Rigging-Halterungen aus Edelstahl
- Optionale 24-V- oder 48-V-DC-Stromversorgungsoptionen für Niederspannungsanwendungen
- Es gelten die normalen Garantiebedingungen.
_Onlinebutton.jpg)
Technische Daten:
Frequenzübertragungsbereich (+/-3 dB): 25 Hz is 125 Hz
Verstärkerleistung: 1.200 Watt
Bestückung: 1x 12" LF-Treiber, Langhub
DSP-Kanäle: 1
User DSP: HPF (bis zu 48 dB/Okt.), LPF (bis zu 48 dB/Okt.), 8 Band EQ (High Shelf, Low Shelf, Paramteric, Notch), Kompression, Limiting, FIR (2048 Taps), Delay (bis zu 100 m)
Anzahl von Audiobeams: 2 Beams mit individueller Konfigurations-Steuerung
Audio Ein/Ausgänge: 1x XLR analog Audio-In, 1x XLR analog Audio-out, 1x Dante-Interface
Spannungsversorgung: 220-250 V AC
Verbrauch: 620 VA
Überwachung und Steuerung: RJ45 Ethernet 10/100MB
Vertikale Steuerung: möglich nur in größeren Cluster-Arrays
Horizontale Steuerung: nur möglich in größeren Cluster-Arrays
SPL @ 10 m (1 Element): 125 dB (abhängig von der Konfiguration)
Gehäuse: Birkenmultiplex-Holz, schwarz lackiert
Gewicht: 25 kg

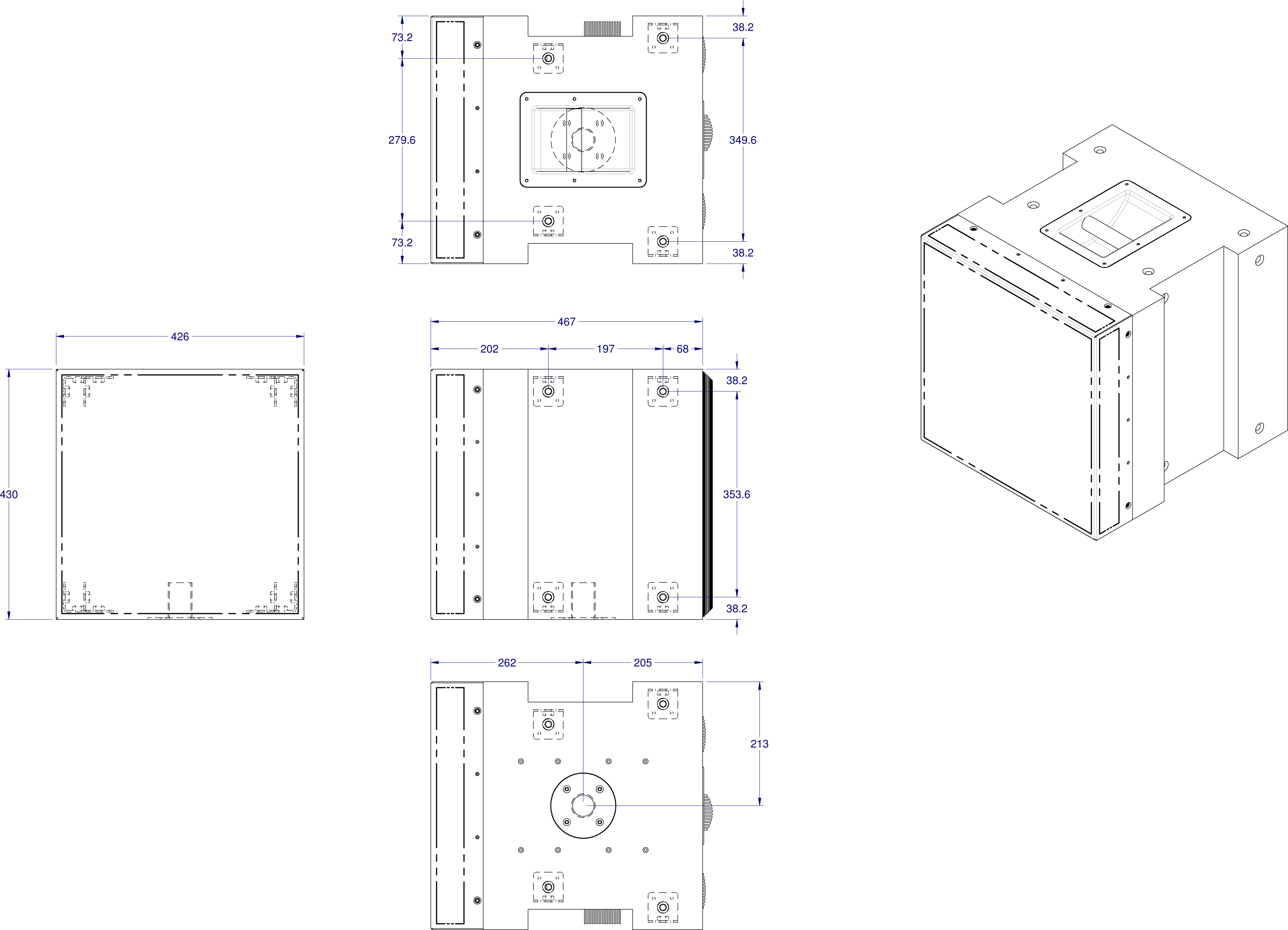

Abmessungen: 425 mm (breit), 430 mm (höhe), 485 mm (tiefe)
Hardware: Lautsprecher-Hochständerflansch, 16x M10 Rigging-Punkte
Optionen: AES-Eingangskarte, Wetter-Option (IP65), 24 V DC
Frequenzübertragungsbereich (+/-3 dB): 25 Hz is 125 Hz
Verstärkerleistung: 1.200 Watt
Bestückung: 1x 12" LF-Treiber, Langhub
DSP-Kanäle: 1
User DSP: HPF (bis zu 48 dB/Okt.), LPF (bis zu 48 dB/Okt.), 8 Band EQ (High Shelf, Low Shelf, Paramteric, Notch), Kompression, Limiting, FIR (2048 Taps), Delay (bis zu 100 m)
Anzahl von Audiobeams: 2 Beams mit individueller Konfigurations-Steuerung
Audio Ein/Ausgänge: 1x XLR analog Audio-In, 1x XLR analog Audio-out, 1x Dante-Interface
Spannungsversorgung: 220-250 V AC
Verbrauch: 620 VA
Überwachung und Steuerung: RJ45 Ethernet 10/100MB
Vertikale Steuerung: möglich nur in größeren Cluster-Arrays
Horizontale Steuerung: nur möglich in größeren Cluster-Arrays
SPL @ 10 m (1 Element): 125 dB (abhängig von der Konfiguration)
Gehäuse: Birkenmultiplex-Holz, schwarz lackiert
Gewicht: 25 kg
Abmessungen: 425 mm (breit), 430 mm (höhe), 485 mm (tiefe)
Hardware: Lautsprecher-Hochständerflansch, 16x M10 Rigging-Punkte
Optionen: AES-Eingangskarte, Wetter-Option (IP65), 24 V DC
EDC Acoustics Sub SS-1D
Artikel: 04.01.00-D
Subwoofer als Ergänzung zu Plane-Array-Lautsprechersysteme inkl. Dante-Interface
Der Subbasslautsprecher muss über mindestens einen einzelnen Sublow-Audiowandler, einen einzelnen Audioverstärker und einen Kanal mit digitalen Signalverarbeitungskanälen verfügen. Der Wandler, Verstärker und die Verarbeitung müssen in einem einzigen Lautsprechergehäuse integriert sein. Der Subwoofer muss sich dynamisch konfigurieren lassen, jederzeit aktualisiert werden können und bis zu zwei separate Audiostrahlen gleichzeitig erzeugen können.
Bei Anordnung in einem größeren Array bestehend aus 3 oder mehr Subbasslautsprechern muss jeder Audiostrahl über folgende Funktionen verfügen: Dynamische horizontale Steuerung (variabel zwischen 2 Grad und 120 Grad), dynamische vertikale Steuerung (variabel zwischen 2 Grad und 120 Grad). ), dynamischer horizontaler Versatz (von mindestens 0,05 dB pro Grad oder mehr), dynamischer vertikaler Versatz (von mindestens 0,05 dB pro Grad oder mehr), dynamische Neigungssteuerung (variabel zwischen +/-60 Grad) und dynamische Schwenksteuerung (variabel). zwischen +/- 60 Grad).
Der Subbass-Lautsprecher muss sowohl eine horizontale als auch eine vertikale Stapelung ermöglichen, sodass ein größerer Lautsprechercluster als einzelne Audiopunktquelle konfiguriert werden kann. Bei Anordnung in einem größeren Array bestehend aus 3 oder mehr Subbasslautsprechern muss die Audioverteilung sowohl in der Horizontalen als auch in der Vertikalen dynamisch konfigurierbar sein, mit einer Frequenzverteilungsvarianz von nicht mehr als +/-3 dB über das programmierte Abdeckungsmuster eine Off-Axis-Reduktion von 18 dB oder mehr erreichen.
Der Lautsprecher verfügt über einen analogen Audioeingang sowie eine Ethernet-Netzwerksteuerung und -überwachung. Zusätzlich ist bei dieser Modellvariante ein Dante-Interface bereits integriert. Der Lautsprecher muss über ein eingebautes Mikrofon und die Möglichkeit verfügen, jeden Wandler einzeln zu überwachen und jeden Ausfall des Wandlers sowie alle thermischen oder Verstärkerfehlerzustände zu melden. Der Lautsprecher soll mit der Augmented-Reality-App konfigurierbar sein, was eine präzise Konfiguration und Einrichtung des Lautsprechers ermöglicht, um ihn perfekt an den Raum anzupassen.
Hersteller: EDC Acoustics
Modell: Sub SS-1D
Eigenschaften in der Übersicht:
- Kann horizontal und vertikal gruppiert werden, um größere Arrays zu bilden
- Kompakte Größe, mit hoher Leistungsdichte
- Die vertikale und horizontale Pattern-Abdeckung kann von 1 Grad bis 150 Grad angepasst werden, um die Klangqualität zu maximieren, indem der Klang auf einen Zuhörerbereich beschränkt wird, um reflektierten Schall zu vermeiden, wenn er in größeren Array-Konfigurationen verwendet wird
- Hohe Richtwirkung zur Minimierung von Umgebungsgeräuschen beim Einsatz in großen Arrays
- Die Schwenk- und Neigungsauflösung ist bis zu einer Auflösung von 0,1 Grad und bis zu 60 Grad außerhalb der Achse anpassbar, um eine einfache und optisch ansprechende Installation bei Verwendung in größeren Array-Konfigurationen zu ermöglichen
- Bei Verwendung in größeren Array-Konfigurationen sind symmetrische, asymmetrische und komplexe benutzerdefinierte 3D-Wellenfronten möglich
- Kann einen akustischen Skew erzeugen, um bei Verwendung in größeren Array-Konfigurationen höhere Schalldruckpegel (SPL) über größere Entfernungen zu erzeugen und so die Schalldruckkonsistenz in einem Raum zu verbessern
- Hohe SPL-Kapazität
- Kann zwei einzigartige Schallstrahlen in verschiedene Richtungen mit unterschiedlicher akustischer Form erzeugen
- Wetterfeste Optionen erhältlich
- Hohe Bandbreitenkohärenz von 30 Hz bis 120 Hz
- Ethernet-Netzwerksteuerung und -überwachung mit funktionsreichem DSP (EQ, Dynamik, Mischung)
- Hohe akustische Redundanz für erhöhte Zuverlässigkeit
- Integrierte Verstärkung und DSP-Verarbeitung
Technische Daten:
Frequenzübertragungsbereich (+/-3 dB): 25 Hz is 125 Hz
Verstärkerleistung: 1.200 Watt
Bestückung: 1x 12" LF-Treiber, Langhub
DSP-Kanäle: 1
User DSPs: HPF (bis zu 48 dB/Okt.), LPF (bis zu 48 dB/Okt.), 8 Band EQ (High Shelf, Low Shelf, Paramteric, Notch), Kompression, Limiting, FIR (2048 Taps), Delay (bis zu 100 m)
Anzahl von Audiobeams: 2 Beams mit individueller Konfigurations-Steuerung
Audio Ein/Ausgänge: 1x XLR analog Audio-In, 1x XLR analog Audio-out, 1x Dante-Interface
Spannungsversorgung: 220-250 V AC
Verbrauch: 620 VA
Überwachung und Steuerung: RJ45 Ethernet 10/100MB
Vertikale Steuerung: möglich nur in größeren Cluster-Arrays
Horizontale Steuerung: nur möglich in größeren Cluster-Arrays
SPL @ 10 m (1 Element): 125 dB (abhängig von der Konfiguration)
Gehäuse: Birkenmultiplex-Holz, schwarz lackiert
Gewicht: 25 kg
Abmessungen: 425 mm (breit), 430 mm (höhe), 485 mm (tiefe)
Hardware: Lautsprecher-Hochständerflansch, 16x M10 Rigging-Punkte
Optionen: AES-Eingangskarte, Wetter-Option (IP65), 24 V DC
