LEA Professional Connect CS34

Mobile Preview: LEA Professional Connect CS34

LEA Professional Connect CS34

Art.Nr.:: 47.05.00
Lieferzeit:: Lieferbar sofort (Ausland abweichend)
Lagerbestand:: Stück

Shop-Funktionen nur für Fachhandelspartner

Beschreibung

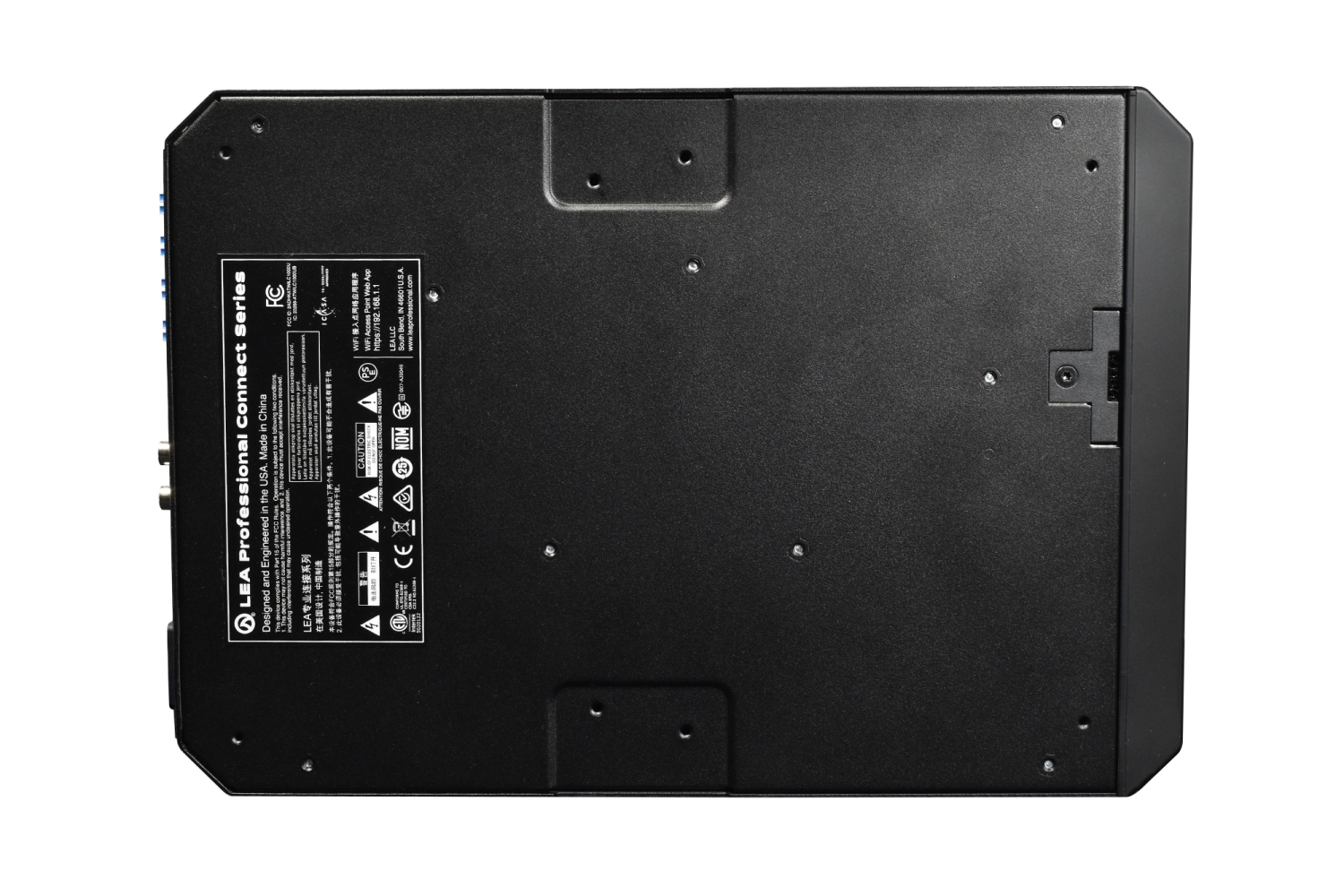

LEA Professional CS34
Der CS34 ist ein 4-Kanal-Verstärker mit 30 Watt pro Kanal in einem extrem kompakten 19/2"-Gehäuse. Als Teil der Connect-Serie, dem weltweit ersten Internet of Things (IoT)-fähigen professionellen Verstärker, eignet sich dieser perfekt für kleine bis mittlere Installationen. Der CS34 kann dabei wahlweise hoch- als auch niederohmige Lautsprechersysteme ansteuern - und das individuell je Ausgnagskanal.

Drei Möglichkeiten bieten den Verbindungsaufbau in ein Netzwerk: über den integrierten WLAN-Zugangspunkt (Access-Point), über ein vorhandenes WLAN am Veranstaltungs-/Installationsort oder mit Hilfe von FAST Ethernet und einer CAT5- oder CAT6-Leitung, um so eine Verbindug zu einem beliebigen lokalen Netzwerk herzustellen.

Doch der LEA Professional CS34 ist noch viel mehr als einfach nur eine Endstufe! Vier analoge Line- (wahlweise mit asymmetrischer oder symmetrischer Signalführung) und vier analoge Mikrofoneingänge bieten eine extrem flexible Einsatzmöglichkeit für jede Installation. Jeder Eingang ist dabei voll routbar.

Vier GPIOs sowie die Möglichkeit einer Fern-Ein-/Ausschaltung runden die professionellen Eigenschaften dieses Installationsverstärkers nochmals nach oben hin ab.

Eigenschaften

Eigenschaften in der Übersicht:

3 Möglichkeiten um den Amp mit dem Netzwerk zu verbinden: Eingebauter WiFi Access-Point, über vorhandenes WiFi-Netzwerk, über lokales Netzwerk
Webbrowser-basierte Benutzeroberfläche – funktioniert mit jedem Webbrowser auf jedem Gerät ohne Software-Downloads
Cloud-Steuerung – Fernsteuerung und -überwachung von überall auf der Welt – kein VPN erforderlich
Hochohmige und niederohmige Ausgangsanschlüsse – 70V/100 V oder niederohmig auswählbar je Kanal
Intelligente Power-Bridge – ermöglicht die Verdopplung der Leistung eines einzelnen Kanals ohne auf andere Verstärkerkanale verzichten zu müssen
Universal-Schaltnetzteil mit PFC – Betrieb von 85 V – 277 V AC
Vier analoge Line- (asymmetrisch/symmetrisch) und vier analoge Mikrofoneingänge (Line oder Mic teilen sich je einer der vier Eingangskanäle) - voll routbar
96 kHz Analog Devices DSP – Eingaberouting, 48 dB/Okt. Crossover-Filter, 8 parametrische EQ-Filter, vom Benutzer einstellbare Lautsprecher-Limiter, Lastüberwachung in Echtzeit
über 3.000 Lautsprecher-Settings Online verfügbar
Vier externe I/O-Ports, Fern-Ein-/Ausschaltung
Hocheffiziente Class-D Endstufen-Technologie

Videos

Lautsprecher-Settings

Aktuelle Lautsprecher-Settingliste
für alle Endstufen-Modelle aus dem LEA Produktportfolio stehen online mehr als 3.000 verschiedene Lautsprechersystem-Settings als Download zur Verfügung. Unter anderem:

...und viele mehr

API-Bibliothek

Aktuelle offene API-Bibliothek
LEA Professional Endstufen können in einer Vielzahl verschiedener 3rd-Party Anbieter-Systeme integriert werden. Dazu steht je Hersteller ein entsprechender API-Treiber zur Verfügung. Hier mal die gängigsten Hersteller in der Übersicht:

und viele mehr...

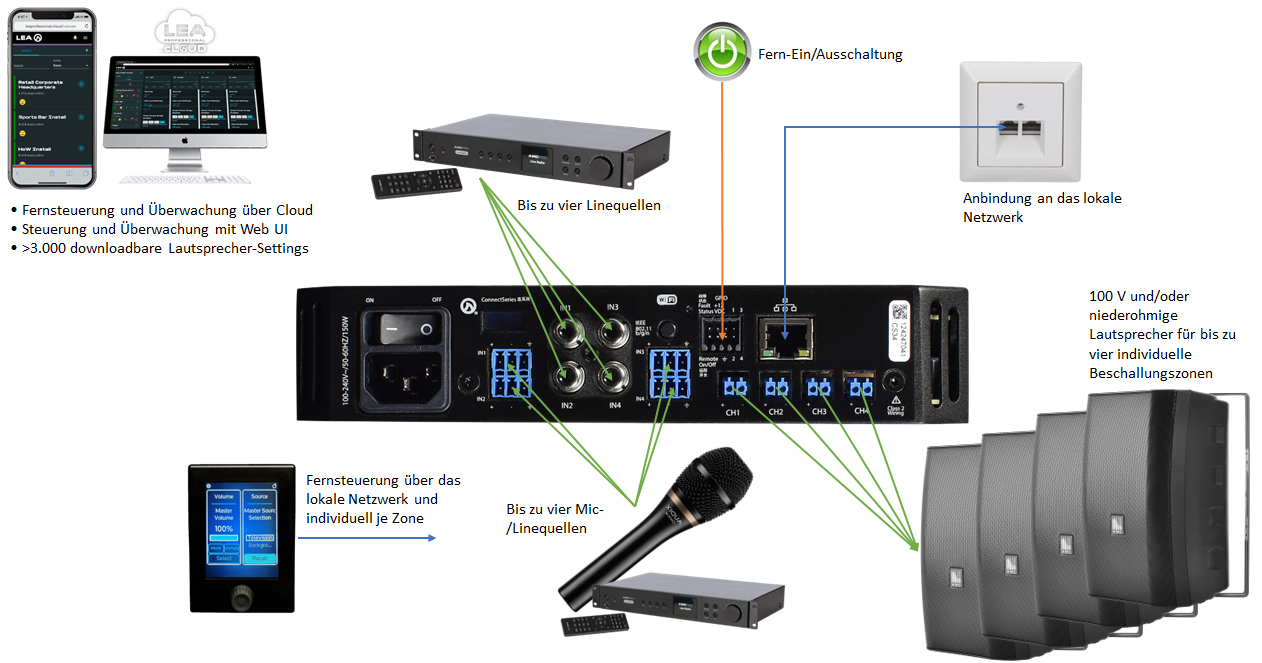

Anwendungsbeispiel

Technische Daten

Technische Daten

Leistung: 4 Kanäle mit je 15 W (2 Ohm), 30 W (4 Ohm), 30 W (8 Ohm), 30 W (100 V)

Eingänge:

Analog: 4x Symmetrische Eingänge (26 dB, 34 dB oder Mikrofon-Pegel einstellbar), 4x asymmetrische Cinch-Anschlüsse (Linepegel 26 dB oder 34 dB einstellbar) - Hinweis: Die Mikrofon- und Line-Kanäle teilen sich je einen der vier Eingangskanäle;
THD+N: 0,1 % (20 Hz bis 20 kHz)
Frequenzbereich: 20 Hz bis 20 kHz, +/- 0,5 dB bei 4 Ω, 8 Ω, 70 V, 100 V, -2,5 dB bei 20 kHz bei 2 Ω
Signal-Rausch-Abstand: 102 dB (20 Hz bis 20 kHz bezogen auf 8 Ω)
Übersprechen: 70 dB (20 Hz bis 20 kHz)
Verstärker-Typ: Class-D mit proprietärer Smart Power Bridge-Technologie, die eine überbrückte Ausgangsfunktionalität ermöglicht, ohne einen Verstärkerkanal zu opfern

DSP

DSP-Architektur: Analog Devices Sigma 96-kHz-DSP-Prozessor mit 32-Bit-Kern mit Abtastratenkonvertern
Eingangsmatrix: Routbare Matrix; jeder Eingang zu jedem Ausgang mit primärer und sekundärer Eingangspriorität
Frequenzweiche: Bis zu 48 dB/Oktave IIR-Filter (Linkwitz Riley und Butterworth)
Parametrischer-EQ: Parametrischer 8-Band-EQ pro Kanal
Ausgangs-Delay: 100 ms pro Kanal
Ausgangs-Schutzschaltungen: DC-, VHF- und AC-Netzschutz, Übertemperatur- und Strombegrenzer, Lüfterfehlererkennung
Vom Benutzer einstellbare Begrenzung: Spitzenspannung und Effektivspannung
Lastüberwachung: Echtzeit-Lastüberwachung und Pilottonerkennung von internen oder externen Quellen

Steuern, Überwachen, Netzwerk

Benutzeroberfläche: Webbrowser-Benutzeroberfläche, API-Steuerung eines Drittanbieters oder CLOUD-Steuerung
Externe I/O: External I/O In - Schaltet ein/aus; Externer I/O-Ausgang - zeigt den Zustand des Verstärkers an

Weitere Daten

AC-NETZ: 100 VAC – 240 VAC +/- 15 % 50 Hz oder 60 Hz
Stromversorgung: Universelles Schaltnetzteil mit Leistungsfaktorkorrektur (kein PFC in 84, 164, 88 und 168)
Abmessungen (Lx B x H) alle Modelle: nur Produkt: 19/2“/1 HE (300 x 218 x 43,5 mm); Versand: 458 mm x 300 mm x 70 mm)
Gewicht alle Modelle: 4,1 kg, Versand tba.
Kühlung: Kühlung mit variabler Lüftergeschwindigkeit von vorne nach hinten; Das Lüftergeräusch im Leerlauf beträgt 50 dB auf 1 m; das Lüftergeräusch beträgt bei voller Geschwindigkeit 63 dB auf 1 m

Herstellerangaben

LEA Professional • Building 113, Suite 109 • US 46601 South Bend, IN • jrgorton@leaprofessional.com
