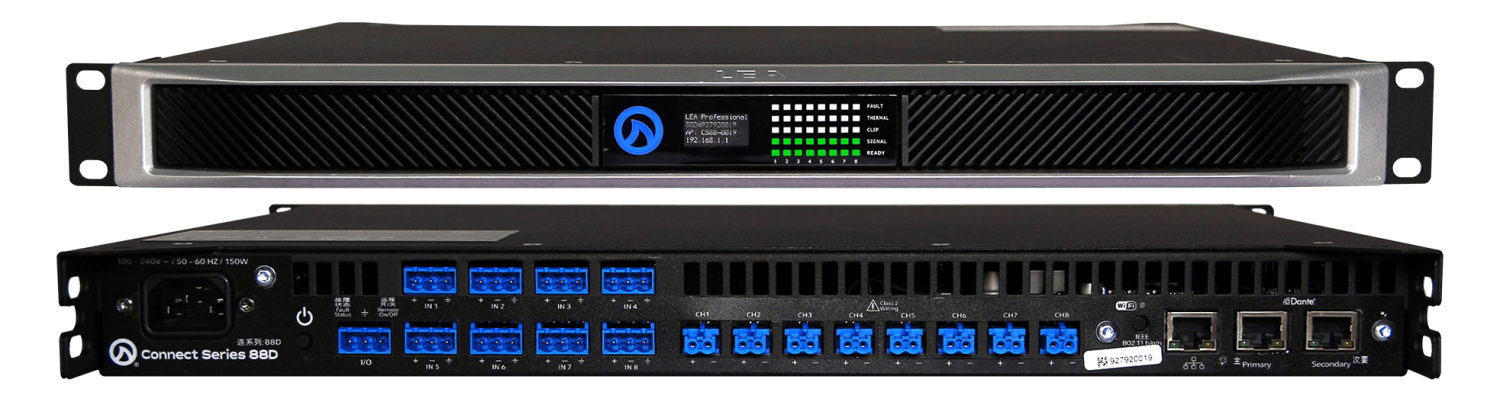

LEA Professional Connect CS88D

Eigenschaften in der Übersicht

• Neben analogen Anschlüssen bieten diese Amp-Modelle je Modell ein passendes Dante-Interface
• umschaltbar zwischen Dante und AES67
• Dante Primary- und Secondary Anschluss für redundante Netzwerke
• integrierte Dante-Rampe - analoge Eingänge werden auch über Dante Ausgänge übertragen
• kompatibel zu über 3.000 andere Dante-fähige Produkte
• 3 Möglichkeiten um den Amp mit dem Netzwerk zu verbinden: Eingebauter WiFi Access-Point, über vorhandenes WiFi-Netzwerk, über lokales Netzwerk
• Webbrowser-basierte Benutzeroberfläche – funktioniert mit jedem Webbrowser auf jedem Gerät ohne Software-Downloads
• Cloud-Steuerung – Fernsteuerung und -überwachung von überall auf der Welt – kein VPN erforderlich
• Hochohmige und niederohmige Ausgangsanschlüsse – 70 V/ 100 V oder niederohmig auswählbar je Kanal
• Intelligente Power-Bridge – ermöglicht die Verdopplung der Leistung eines einzelnen Kanals ohne auf andere Verstärkerkanäle verzichten zu müssen
• Universal-Schaltnetzteil mit PFC – Betrieb von 100 V – 240 V AC, +/-15 %
• Analoge symmetrische Eingänge – Vollständig erweiterbar über die Eingabematrix in der Web-Benutzeroberfläche oder der Cloud-Plattform
• 96 kHz Analog Devices DSP – Eingaberouting, 48 dB/Okt. Crossover-Filter, 8 parametrische EQ-Filter, vom Benutzer einstellbare Lautsprecher-Limiter, Lastüberwachung in Echtzeit
• Externer I/O-Port – für Fern-Ein-/Ausschaltung und Fehlerüberwachung
• Hocheffiziente Class-D Endstufen-Technologie

LEA Professional Technologien der Network-Connect-Serie



3 Möglichkeiten, um einen LEA Professional Amp mit einem Netzwerk zu verbinden.
Mehr Flexibilität geht wirklich nicht! Jeder LEA Professional Amp kann über drei Wege mit einem Netzwerk verbunden werden:


1. Ein integrierter WLAN-Zugangspunkt (WiFi Access Point funktioniert nur dann, wenn kein Netzwerkkabel am Verstärker eingesteckt ist).
2. Über eine integrierte RJ45-Buchse und dem damit verbundenen Zugriff auf eine Standard Ethernet-10/100-FAST-Ethernet-Verbindung. (Verbindung des Verstärkers nur zu einem DHCP-Switch)
3. Der Nutzer kann mit Hilfe eines Standard Netzwerkkabels eine Verbindung zum WLAN-Netzwerk des Installationsstandortes des Verstärkers aufbauen. (Local Area WiFi-Netzwerk).

Webbrowser-basierte Benutzeroberfläche
Jeder LEA Professional Verstärker verfügt über ein integriertes Webbrowser-basiertes UI (User Interface). Mit der dazu passenden und kostenlosen Web App UI benötigt man lediglich drei Klicks um alle im Netzwerk befindlichen Endstufen zu justieren und zu überwachen.

Zunächst erhält man in einer Gesamtübersicht eine klare Statusüberprüfungsmöglichkeit aller im Netzwerk verbundenen Verstärker. So kann man schnell erkennen, welche Verstärker online/offline sind, ob sie eingeschaltet sind, sich im Standby-Modus befinden und viele andere Statusmeldungen oder mögliche Störungen erkennen.

Darüber hinaus kann man sich mit einem weiteren Klick den Status jedes einzelnen Kanals eines ausgewählten Verstärkers anzeigen lassen. So kann man eine Clip-Anzeige überprüfen oder Statusanzeigen wie „Betriebsbereit“, „Limiting“ oder auch einen „Fehlerstatus“ anzeigen lassen. Auch die Anzeige des Dämpfungspegels (Attentuation Level) sowie eine Kanal-Stummschalttaste ist hier zugänglich.

Mit einem dritten Klick kann man weitere Kanaleinstellungen überprüfen und einstellen wie z.B. das Eingangssignal, einen Signalgenerator aktivieren, die Frequenzweiche, einen EQ sowie einen Limiter einstellen oder auch die Überwachung der aktuellen Lasten nachvollziehen.

Die WebUI funktioniert mit jedem Webbrowser auf jedem Gerät und ohne Software-Download.




Cloud-Steuerung
Bietet eine Fernsteuerung und -überwachung für alle LEA Professional Endstufen von überall auf der Welt – dazu ist kein VPN erforderlich. Dazu lediglich die Seite www.leaprofessional.cloud öffnen, einen neuen Account erstellen und schon geht es los.




Hochohmige und niederohmige Lautsprecheranschlüsse
LEA Professional Endstufen verfügen über einen kanalweise auswählbaren nieder- bzw. hochohmigen Ausgang - einstellbar über die webbrowserbasierte Benutzeroberfläche. Basierend auf die getätigte Auswahl (LowZ/HiZ) stellt der Verstärker die entsprechende Ausgangsspannung und den entsprechenden Ausgangsstrom für die nieder- bzw. hochohmige Spezifikation ein.



Intelligente Power-Bridge
Die intelligente Power-Bridge der LEA Professional Endstufen ist eine proprietäre Technologie, die es ermöglicht, die Vorteile eines im Brückenbetrieb genutzten Verstärkerausgangs effektiver zu nutzen, ohne einen Kanal – wie es bei anderen Verstärkermodellen üblich ist – zu verlieren.

Wenn beispielsweise eine LEA Professional CS704 Endstufe genutzt wird, liefert diese 700 Watt an jeden der vier Ausgänge. Wird nun für Kanal 1 die Smart Power Bridge aktiviert, kann an dem gebrückten Ausgangskanal eine Leistung von 1.400 W genutzt werden, dennoch sind die Ausgangskanäle 2, 3 und 4 weiterhin nutzbar. Bei herkömmlichen Leistungsendstufen werden dann bei der gleichen Konfiguration immer zwei Ausgangskanäle genutzt.




Universal-Schaltnetzteil mit PFC
Dieses durch LEA selbst entwickelte Netzteil (Betrieb von 100 V bis 240 V AC, +/-15 %) ist ein einstufiges, verschachteltes PFC-Netzteil. PFC und Isolationsstufe (üblicherweise zwei separate Leistungsstufen) werden bei dieser Art der Versorgung zu einer Stufe zusammengefasst. Dadurch wird das Design kleiner und kompakter sowie effizienter und im Hinblick auf die Leistung günstiger.

Ein PFC ist ein Leistungsfaktorkorrekturfilter (Power Factor Correction), also eine elektronische Schaltung, die den durch Verzerrungsblindleistung verminderten Leistungsfaktor erhöht, d.h. den Anteil an störenden Oberschwingungen reduziert und so die Netzbelastung deutlich verringert.

Der PFC-Typ, der in jeder LEA-Endstufe verwendet wird, ist ein aktiver PFC. Die Entscheidung für einen aktiven statt einen passiven PFC ist vor allem durch die unzähligen Vorteile eines aktives PFC gefallen.

Diese sind zum Beispiel:

1. Bietet einen universellen Eingang und erzeugt eine geregelte Ausgangsspannung.
2. Aktive PFC sind kleiner und leichter, umso mehr, je höher die Leistung ist.
3. Er ist in der Lage, über einen weiten Last- und Eingangsbereich einen Leistungsfaktor von eins zu erreichen.
4. Aktive PFC können Oberschwingungen des Eingangsstroms deutlich effektiver reduzieren.

Analoge symmetrische Eingänge
Jede LEA-Endstufe bietet symmetrische Analogeingänge mit wählbaren Eingangsempfindlichkeiten von 34 dB bzw. 26 dB. Im 34 dB-Modus beträgt die Eingangsempfindlichkeit 1,4 VRMS und ermöglicht die volle Leistung im niederohmigen und 70 V-Modus. Im 26 dB-Modus beträgt die Eingangsempfindlichkeit 2,0 VRMS und ermöglicht das Erreichen der vollen Leistung im 100 V-Modus. Diese Einstellungen sind im Eingabemodus der WebUI auswählbar.




96kHz Analog Devices DSP
LEA Endstufen bieten eine 96kHz Analog Devices DSP mit eine Vielzahl an Funktionen. Unter anderem ein professionelles Eingabe-Routing, 48 dB/Okt. Crossover-Filter, 8 parametrische EQ-Filter, einstellbare Lautsprecher-Limiter, eine Lastüberwachung in Echtzeit und vieles mehr.




Externer I/O-Port
Jede LEA-Endstufe verfügt über einen extern zugänglichen I/O-Port. So steht eine analoge Verbindung für einen möglichen Fehlerstatus mit 5 V On = fehlerfreier Betrieb sowie 5 V Off = Fehler zur Verfügung sowie ein weiterer Port für die fernsteuerbare On/Off-Schaltung der Endstufe (Open = Amp On, CLOSED = Amp Off).



Hocheffiziente Class-D Endstufen-Technologie
Ein Class-D Verstärker wandelt das analoge Eingangssignal in ein PWM-Signal (Pulsweitenmodulation) um. Das ist eine Impulsfolge, die der Amplitude und Frequenz des Eingangssignals entspricht. Die wichtigsten Vorteile dieser hocheffizienten Technologie sind beispielsweise eine ausgezeichnete Audiowiedergabe, eine sehr hohe Energieeffizienz (> 90%) oder auch geringere Abmessungen zu anderen Endstufen Technologien bei gleicher Ausgangsleistung.


Vorkonfigurierte Lautsprecher-Settings
Für alle Endstufen-Modelle aus dem LEA-Produktportfolio stehen online mehr als 3.000 verschiedene Lautsprechersystem-Settings als Download zur Verfügung. Dies spart Zeit und damit viel Geld!


Steuerung über 3rd Party Driver
LEA Professional Endstufen können in einer Vielzahl verschiedener 3rd-Party Anbieter-Systeme integriert werden. Dazu steht je Hersteller ein entsprechender API-Treiber zur Verfügung. Unter anderem für Atlona, Control 4,  Crestron, Crestron Home, DemoPad, Elan, Extron, Q-Sys, RTI, Savant, Symetrix, URC, Utelogy u.v.m.


DemoPad ist die Mediensteuerung in unserem Produkt-Portfolio. Sie besteht aus Hardware-Komponenten und dazu passende Software-Tools. Die Erstellung von Steuerungsoberflächen ist dabei so einfach wie möglich gehalten und ist selbst für ungeübte Installateure nur eine kleine Hürde und macht nach kurzer Zeit sogar richtig Spass! Auch sind keine herstellereigenen Steuerpanels, Touchpanels etc. vonnöten, denn die DemoPad-Hardware und damit die gesamte Medientechnik lässt sich mit Standard Komponenten beispielsweise einem Smart-Phone oder einem iPad bedienen.

Mit der kostenlosen DemoPad Designer-Software können dann Treiber oder auch Makros individuell erstellt werden. Eine ebenfalls kostenlose App (für Apple und Android) ist dann die eigentliche Steuerungs-App, die dann letztendlich die Steuerbefehle und gewünschten Prozesse innerhalb der DemoPad-Hardware auslöst.

Leistungsendstufe

Sharkware





LEA Cloud

Lieferumfang

• Leistungsendstufe
• 19"-Rack-Montage-Ohren
• Frontgrill mit Filter
• 2-Pol Ausgangssteckverbinder
• 3-Pol Eingnagssteckverbinder
• 3-Pol I/O-Input Steckverbinder
• Netzkabel
• Produkt-Zertifikat
• Quickstart-Guide
• LEA-Sticker

Technische Daten
Leistung

• Connect CS88D, 8 Kanäle: 40 W (2 Ohm), 80 W (4 Ohm), 80 W (8 Ohm), 80 W (100 V)
• Connect CS168D, 8 Kanäle: 80 W (2 Ohm), 160 W (4 Ohm), 160 W (8 Ohm), 160 W (100 V)
• Connect CS164D, 4 Kanäle: 80 W (2 Ohm), 160 W (4 Ohm), 160 W (8 Ohm), 160 W (100 V)
• Connect CS354D, 4-Kanäle: 175 W (2 Ohm), 350 W (4 Ohm), 350 W (8 Ohm), 350 W (100 V)
• Connect CS704D, 4 Kanäle: 350 W (2 Ohm), 700 W (4 Ohm), 700 W (8 Ohm), 700 W (100 V)
• Connect CS352D, 2 Kanäle: 175 W (2 Ohm), 350 W (4 Ohm), 350 W (8 Ohm), 350 W (100 V)
• Connect CS702D, 2 Kanäle: 350 W (2 Ohm), 700 W (4 Ohm), 700 W (8 Ohm), 700 W (100 V)

Eingänge

• Analog: Symmetrische Eingänge mit vom Benutzer wählbarer Eingangsempfindlichkeit von 26 dB und 34 dB (2CH = 2 Eingänge, 4CH = 4 Eingänge, 8CH = 8 Eingänge)
• Dante: 8 x 8 Dante mit 96kHz oder 48 kHz, Multicast oder Unicast
• AES67: Konfigurierbar über Dante-Controller-Software
• THD+N: 0,1 % (20 Hz bis 20 kHz)
• Frequenzbereich: 20 Hz bis 20 kHz, +/- 0,5 dB bei 4 Ω, 8 Ω, 70 V, 100 V, -2,5 dB bei 20 kHz bei 2 Ω
• Signal-Rausch-Abstand: 105 dB (20 Hz bis 20 kHz bezogen auf 8 Ω)
• Übersprechen: 70 dB (20 Hz bis 20 kHz)
• Verstärker-Typ: Class-D mit proprietärer Smart Power Bridge-Technologie, die eine überbrückte Ausgangsfunktionalität ermöglicht, ohne einen Verstärkerkanal zu opfern

DSP

• DSP-Architektur: Analog Devices Sigma 96-kHz-DSP-Prozessor mit 32-Bit-Kern mit Abtastratenkonvertern
• Eingangsmatrix: Routbare Matrix; jeder Eingang zu jedem Ausgang mit primärer und sekundärer Eingangspriorität
• Frequenzweiche: Bis zu 48 dB/Oktave IIR-Filter (Linkwitz Riley und Butterworth)
• Parametrischer-EQ: Parametrischer 8-Band-EQ pro Kanal
• Ausgangs-Delay: 100 ms pro Kanal
• Ausgangs-Schutzschaltungen: DC-, VHF- und AC-Netzschutz, Übertemperatur- und Strombegrenzer, Lüfterfehlererkennung
• Vom Benutzer einstellbare Begrenzung: Spitzenspannung und Effektivspannung
• Lastüberwachung: Echtzeit-Lastüberwachung und Pilottonerkennung von internen oder externen Quellen


Steuern, Überwachen, Netzwerk

• Benutzeroberfläche: Webbrowser-Benutzeroberfläche, API-Steuerung eines Drittanbieters oder CLOUD-Steuerung
• Externe I/O: External I/O In: Schaltet ein/aus; Externer I/O-Ausgang: Zeigt den Zustand des Verstärkers an

Weitere Daten

• AC-NETZ: 100 VAC – 240 VAC +/- 15 % 50 Hz oder 60 Hz
• Stromversorgung: Universelles Schaltnetzteil mit Leistungsfaktorkorrektur (kein PFC in 84, 164, 88 und 168)
• Abmessungen (Lx B x H) alle Modelle außer 1504D: nur Produkt: 19“/1 HE (362 mm x 482 mm x 1 HE); Versand: 508 mm x 578 mm x 95,25 mm)
• Abmessungen (L x B x H) Modell 1504D: 19“/2HE (362 mm x 482 mm x 2HE)
• Gewicht: Modell 352D und 702D: 3,4 kg, Versand: 7,9 kg; 354D und 704D: 4 kg, Versand: 8,5 kg; 84D und 164D: 5,56 kg, Versand: 7,51 kg; 88D und 168D: 6,15 kg, Versand: 8,14 kg; 1504D: 11,8 kg, Versand: 13,6 kg
• Kühlung: Kühlung mit variabler Lüftergeschwindigkeit von vorne nach hinten; Das Lüftergeräusch im Leerlauf beträgt 50 dB auf 1 m; das Lüftergeräusch beträgt bei voller Geschwindigkeit 63 dB auf 1 m

Aktuelle Lautsprecher-Settingliste
für alle Endstufen-Modelle aus dem LEA Produktportfolio stehen online mehr als 3.000 verschiedene Lautsprechersystem-Settings als Download zur Verfügung. Unter anderem:


• Ambisonic
• Armina
• AUDAC
• Bose
• Community
• Danley
• DAS
• Ecler
• HK Audio
• 1-Sound
• James Loudspeaker
• JBL Loudspeaker
• KEF
• Klipsch
• LEA Professional
• One Systems
• Origin Acoustics
• Pioneer Pro Audio
• QSC
• Renkus-Heinz
• Revel
• Snap One
• Sonance
• Sonance Commercial
• Soundtube
• Stealth Acoustics
• TOA Electronics
• TruAudio
• Yamaha

...und viele mehr

Aktuelle offene API-Bibliothek
LEA Professional Endstufen können in einer Vielzahl verschiedener 3rd-Party Anbieter-Systeme integriert werden. Dazu steht je Hersteller ein entsprechender API-Treiber zur Verfügung. Hier mal die gängigsten Hersteller in der Übersicht:


• Atlona Treiber
• Control 4 Treiber
• Crestron Treiber
• Crestrom Home Treiber
• Elan Treiber
• Extron Treiber
• Q-SYS Treiber
• RTI Treiber
• Savant Treiber
• Symetrix Treiber
• URC Treiber
• Utelogy Treiber

und viele mehr...
