AVPro Edge AC-EX40-444-PLUS-KIT

Produkteigenschaften

• HDBaseT Spec 3.0-konform (abwärtskompatibel)
• HDMI 2.0
• HDCP 2.3 (Unterstützung aller Vorgängerversionen)
• Bandbreitenanpassbare Ausgangskonfiguration (18 Gbit/s unkomprimiert oder wählbare 10,2 Gbit/s Komprimierung mit ICT, für kompromittierte Verkabelungsinfrastruktur)
• 70 m bei 1.080p (über CAT6a)
• 40 m bei 4K/Hz 4:4:4, HDR (über CAT6a)
• Dolby Vision, HDR 10, HDR10+, HLG-Unterstützung
• Nahezu null Signallatenz (weniger als 8 ms)
• Umfassendes EDID-Management mit EDID-Kopie
• Audioextraktion (LPCM 5.1 Toslink)
• 4K>1080p Neuskalierung gemischter Systeme, einschließlich HDR
• Integrierte Testmuster zur Fehlerbehebung
• USB 2.0, 250 Mbps Unterstützung für KVM-Funktionen
• Bidirektionales 48 V PoH (Power Over HDBaseT, nur ein Netzteil erforderlich)
• I-Pass-Funktion für Leitsystem „Pass-Through“
• Integrierte 3-20-V-Schutzschaltung für sicheren IR-Transport
• Bidirektionaler RS232-Transport
• eARC-Unterstützung (alle hohen Bitraten und immersive Audioformate)
• Unterstützt unkomprimiertes PCM 2-Ch., LPCM 5.1 & 7.1, Dolby Digital, DTS, Dolby TrueHD, DTS HD-Master Audio, DTS:X IMAX Enhanced, Dolby Atmos Pass-Through auf HDMI
• ESD-Schutzschaltung (Eingänge und Ausgänge) bis 7 kV
• Kaskadierbar („Daisy Chain“ für größere Entfernungen)
• LED-Status-, Verbindungs- und Stromanzeigeleuchten
• 10 Jahre Garantie!

Lieferumfang:

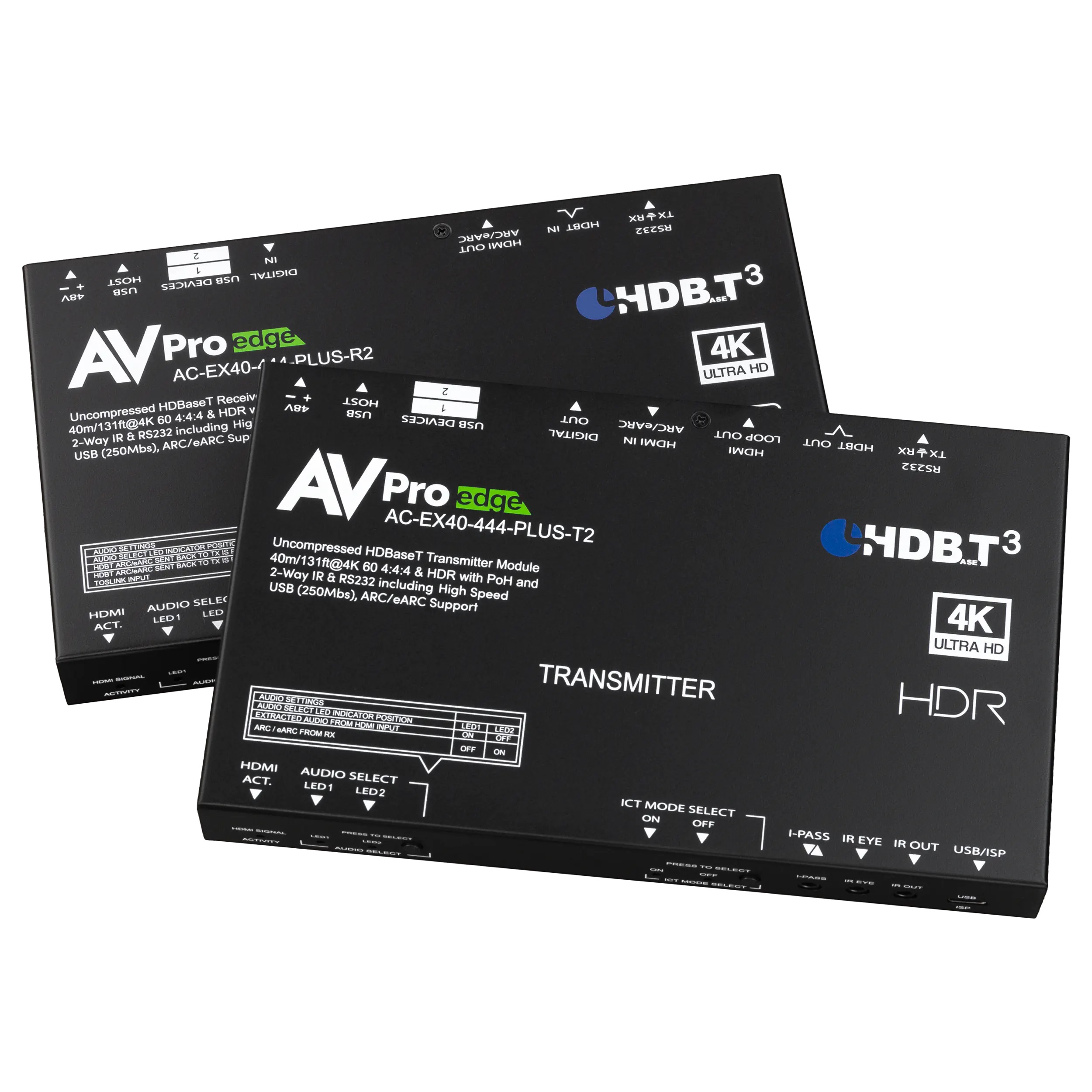

• AC-EX40-444-PLUS-T (Sender)
• AC-EX40-444-PLUS-R (Empfänger)
• 48-V-Netzteil (eines im Lieferumfang enthalten)
• 1 x IR-Sendeeinheit
• 1 x IR-Rx-Einheit
• 4 x 3-polige Klemmenblöcke für Audio- und RS232-Ports
• 4 x Montagehalterungen
• 8 x Schrauben für Montagehalterungen

Anwendungsbeispiele:

• Für 4K60 4:4:4 mit HDR-Punkt-zu-Punkt-HDMI-Signalerweiterung – verwendet ICT (Invisible Compression Technology)
• Zur Steuerung von entfernten Computern über lokale Tastatur und Maus.
• Zum Verlängern von USB für die Fernsteuerung von PTZ-Kameras und anderen mit USB ausgestatteten Geräten.
• Zur Verwendung bei Installationen, bei denen bereits CAT-Kabel verlegt sind und eine Neukonstruktion keine Option ist.
• Für extra lange HDMI-Strecken können die Einheiten TX-RX-TX-RX (Daisy Chain) kaskadiert werden.
• Zur Verlängerung von IR und RS232 zur Steuerung von Geräten am Transmitter und Receiver.
• Zur Rücksendung von Display-/Projektor-Audiosignalen an den Transmitter z.B. für die Nutzung der Signale in einer Audiomatrix (ARC HDMI/SPDIF).
• Für den Einsatz bei Installationen, bei denen erweiterte EDID-Management- und Fehlerbehebungstools erforderlich sind.

---

---

---

---

---

---

---




Was ist ICT?
Diese im Hause AVPro Edge entwickelte sogenannte IC-Technologie kann HDMI-Signale mit hoher Bandbreite auf eine handhabbare Größe komprimieren, damit diese problemlos über ein CAT-Kabel übertragen werden können. Der ICT-Algorithmus kann alle Arten von HDR verwalten, einschließlich 4:4:4, 4:2:2 und 4:2:0  sowie Signale bis zu 18 Gbit/s und 4K 60 Hz 4:4:4. Die Architektur von ICT ermöglicht die Kompatibilität mit allen Chroma-Subsampling-Typen, Farbräumen und HDMI Deep Color bis zu 12 Bit.

Diese Technologie ist auf dem Markt einzigartig. Sie ist nicht nur für das menschliche Auge unsichtbar, sie ist auch für HDMI-Testgeräte und jede Senke unsichtbar – ganz nach dem Motto „Was reinkommt, geht auch raus“. Das Besondere an ICT ist, dass diese HDR-Metadaten, Farbinformationen und -tiefe in ihrer vollständigen, ursprünglichen Integrität bewahren kann. Andere Komprimierungstechnologien opfern diese und es kommt zu deutlich sichtbaren Streifenbildungen, Farbverschiebungen und Bewegungsartefakten im Bild.

Was bedeutet eARC?
eARC steht für die englische Bezeichnung Enhanced Audio Return Channel und ermöglicht, dass das ursprüngliche Audiosignal in voller Auflösung über ein HDMI-Kanal/-Kabel übertragen zu können und somit keine Einschränkungen beim Klang erleiden zu müssen. Der Hauptunterschied zwischen ARC und eARC liegen in der Bandbreite und der Geschwindigkeit.

Was ist IR/RS232 Pass-Through?
IR und RS-232 sind bidirektional und können die Quellen von den Senken oder umgekehrt steuern. Darüber hinaus kann man den I-PASS-Port nutzen, um beispielsweise den Anschluss des Transmitters direkt mit dem IR (I-PASS)-Port des Senders (über ein 3,5-mm-Monokabel) zu verbinden. So wird effektiv ein sauberer und zuverlässiger IR-Pass-Through gewährleistet.

Technische Daten:

Typ: 4K HDBaseT Extender Kit mit USB Extension

Eingänge Sender: 1x HDMI, USB-B, 2x USB-A, RS232, DC

Eingänge Empfänger: 1xHDBaseT (RJ45), USB-B, 2x USB-A, Audio-In (Toslink), RS232, DC

Ausgänge Sender: 1x HDMI-Loop, 1x HDBaseT (RJ45), Audio-Out (Toslink)

Ausgänge Empfänger: 1x HDMI

Reichweite: 40m (4K@60Hz 4:4:4), 70m (1080p)

Stromversorgung: 12V/4A über externes Netzteil (im Lieferumfang, wird nur einmal benötigt, da PoH Funktionalität)

Maße (B x H x T): jeweils 173 x 22 x 114 mm

Gewicht: jeweils 0,45 kg

Farbe: schwarz

Lieferumfang: AC-EX40-444-KIT-PLUS, Netzteil, Bedienungsanleitung, Montage-Ohren, RS232-Anschlussklemme

Besonderheit: diverse Status LED´s und DIP Switches auf der Front zur Konfiguration

Garantie: 10 Jahre


AVPro Edge AC-EX40-444-PLUS-KIT
Artikel: 89.07.20


HDBaseT Extender-Kit mit einer Reichweite von 40 m (4K@60Hz 4:4:4) und USB Extension

Dieses Set besteht aus Sender und Empfänger und ist ein 4K HDR und 18 Gbps unterstützendes HDbaseT Extender Set mit einer Reichweite bis zu 40 m (4K@60 Hz 4:4:4). Mit der ICT (Invisible Compression Technology) wird ein verlustfreies 4K-HDR-Signal mit hoher Bandbreite übertragen, dass alle Signale bis zu 18 Gbit/s unterstützt. Deep Color und HDR-Metadaten bleiben intakt, sodass die Übertragung frei von Artefakten wie beispielsweise Banding ist.

Hersteller: AVPro Edge
Modell: AC-EX40-444-PLUS-KIT


Eigenschaften in der Übersicht:

• HDBaseT Spec 3.0-konform (abwärtskompatibel)
• HDMI 2.0
• HDCP 2.3 (Unterstützung aller Vorgängerversionen)
• Bandbreitenanpassbare Ausgangskonfiguration (18 Gbit/s unkomprimiert oder wählbare 10,2 Gbit/s Komprimierung mit ICT, für kompromittierte Verkabelungsinfrastruktur)
• 70 m bei 1.080p (über CAT6a)
• 40 m bei 4K/Hz 4:4:4, HDR (über CAT6a)
• Dolby Vision, HDR 10, HDR10+, HLG-Unterstützung
• Nahezu null Signallatenz (weniger als 8 ms)
• Umfassendes EDID-Management mit EDID-Kopie
• Audioextraktion (LPCM 5.1 Toslink)
• 4K>1080p Neuskalierung gemischter Systeme, einschließlich HDR
• Integrierte Testmuster zur Fehlerbehebung
• USB 2.0, 250 Mbps Unterstützung für KVM-Funktionen
• Bidirektionales 48 V PoH (Power Over HDBaseT, nur ein Netzteil erforderlich)
• I-Pass-Funktion für Leitsystem „Pass-Through“
• Integrierte 3-20-V-Schutzschaltung für sicheren IR-Transport
• Bidirektionaler RS232-Transport
• eARC-Unterstützung (alle hohen Bitraten und immersive Audioformate)
• Unterstützt unkomprimiertes PCM 2-Ch., LPCM 5.1 & 7.1, Dolby Digital, DTS, Dolby TrueHD, DTS HD-Master Audio, DTS:X IMAX Enhanced, Dolby Atmos Pass-Through auf HDMI
• ESD-Schutzschaltung (Eingänge und Ausgänge) bis 7 kV
• Kaskadierbar („Daisy Chain“ für größere Entfernungen)
• LED-Status-, Verbindungs- und Stromanzeigeleuchten
• 10 Jahre Garantie!



Technische Daten:

Typ: 4K HDBaseT Extender Kit mit USB Extension

Eingänge Sender: 1x HDMI, USB-B, 2x USB-A, RS232, DC

Eingänge Empfänger: 1xHDBaseT (RJ45), USB-B, 2x USB-A, Audio-In (Toslink), RS232, DC

Ausgänge Sender: 1x HDMI-Loop, 1x HDBaseT (RJ45), Audio-Out (Toslink)

Ausgänge Empfänger: 1x HDMI

Reichweite: 40m (4K@60Hz 4:4:4), 70m (1080p)

Stromversorgung: 12V/4A über externes Netzteil (im Lieferumfang, wird nur einmal benötigt, da PoH Funktionalität)

Maße (B x H x T): jeweils 173 x 22 x 114 mm

Gewicht: jeweils 0,45 kg

Farbe: schwarz

Lieferumfang: AC-EX40-444-KIT-PLUS, Netzteil, Bedienungsanleitung, Montage-Ohren, RS232-Anschlussklemme

Besonderheit: diverse Status LED´s und DIP Switches auf der Front zur Konfiguration

Herstellergarantie: 10 Jahre
