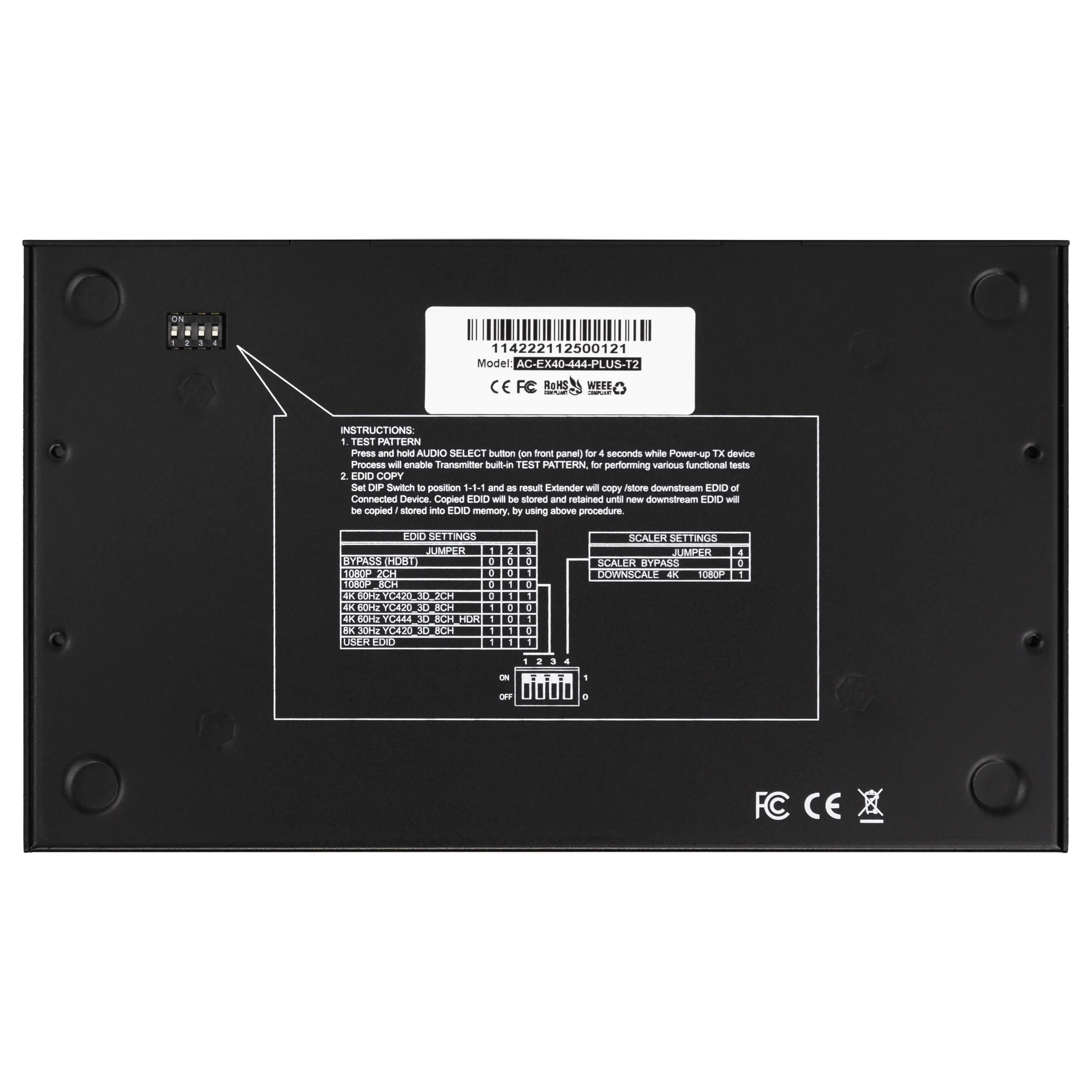

AVPro Edge AC-EX70-444-KIT
AC-EX70-444-KIT
AVPro Edge präsentiert mit dem EX70-444-KIT seinen ersten 18-Gbit/s-über-Kupfer-Extender. Mit ICT (Invisible Compression Technology) wird praktisch ein verlustfreies 4K-HDR-Signal mit hoher Bandbreite übertragen, dass alle Signale bis zu 18 Gbit/s unterstützt. Deep Color und HDR-Metadaten bleiben intakt, sodass die Übertragung frei von Artefakten wie Banding ist.
Es ist ein Software-Update verfügbar:
https://support.avproedge.com/portal/en/kb/articles/ac-ex70-444-r-firmware-update
AVPro Edge präsentiert mit dem EX70-444-KIT seinen ersten 18-Gbit/s-über-Kupfer-Extender. Mit ICT (Invisible Compression Technology) wird praktisch ein verlustfreies 4K-HDR-Signal mit hoher Bandbreite übertragen, dass alle Signale bis zu 18 Gbit/s unterstützt. Deep Color und HDR-Metadaten bleiben intakt, sodass die Übertragung frei von Artefakten wie Banding ist.
Es ist ein Software-Update verfügbar:
https://support.avproedge.com/portal/en/kb/articles/ac-ex70-444-r-firmware-update
Produkteigenschaften:
- HDMI 2.0 (a/b)
- 18 Gbit/s Bandbreitenunterstützung (unter Verwendung von ICT)
- Ultraflach (0,47 Zoll/12 mm)
- Bis zu 4K60 4:4:4-Unterstützung
- Volle HDR-Unterstützung (HDR 10 & 12 Bit)
- HDR-, HDR10+- und HLG-Unterstützung
- 4K --> 1080P Herunterskalierung für gemischte Systeme
- EDID-Management und EDID-Emulation
- In Tx und Rx integrierte 4K- und HD-Testmuster zur Fehlerbehebung
- 10/100 Ethernet-Ports auf Tx und Rx
- L/R-Audioextraktion auf Tx und Rx
- HDCP 2.2 (und alle unterstützten früheren Versionen)
- 100M (330ft) auf 1080P (Cat6a)
- Bis zu 70 m (230 Fuß) auf 4K (bis zu 4K60 4:4:4, HDR) (Cat6a)
- Bidirektionales 48-V-PoH (Power Over HDBaseT, nur ein Netzteil erforderlich)
- I-Pass Feature für Leitsystem „Pass-Through“
- Integrierte 3-20-V-Schutzschaltung für sicheren IR-Transport
- Bidirektionaler RS232-Transport
- LED-Status-, Verbindungs- und Stromanzeigeleuchten
- Verwenden Sie ein einzelnes UTP/STP-LAN-Kabel (CAT-5E/6A) mit einem Ersatz-HDMI-Kabel, um eine Übertragung über große Entfernungen zu erreichen.
- Unterstützt unkomprimiertes PCM 2-Ch., LPCM 5.1 & 7.1, Dolby Digital, DTS, Dolby TrueHD, DTS HD-Master Audio, Atmos auf HDMI
- ESD-Schutzschaltung (Eingänge und Ausgänge) bis 7 kV
- Kann kaskadiert werden
Anwendungsbeispiele:
- Punkt-zu-Punkt-HDMI-Verlängerung – sorgt für eine sehr saubere Installation.
- Als Add-on zu jedem Matrixswitch bis zu 18G für die Abdeckung von Langstreckenzonen.
- Zum Übertragen der Steuersignale (IR/RS232) für die Steuerungsintegration von Drittanbietern zum Ein- und Ausschalten von Komponenten und Umschalten von Kanälen usw.
- Zur Verwendung bei Installationen, bei denen bereits CAT-Kabel verlegt sind und eine Neukonstruktion keine Option ist.
- Kaskadierung für ultralange Distanzen.
Lieferumfang:
- AC-EX70-444-T (Sender)
- AC-EX70-444-R (Empfänger)
- 48-V-Netzteil (eines im Lieferumfang enthalten)
- 1 x IR-Sendeeinheit
- 1 x IR-Rx-Einheit
- 4 x 3-polige Klemmenblöcke für Audio- und RS232-Ports
- 4 x Montagehalterungen
- 8 x Schrauben für Montagehalterungen
Was ist ICT?
Diese im Hause AVPro Edge entwickelte sogenannte IC-Technologie kann HDMI-Signale mit hoher Bandbreite auf eine handhabbare Größe komprimieren, damit diese problemlos über ein CAT-Kabel übertragen werden können. Der ICT-Algorithmus kann alle Arten von HDR verwalten, einschließlich 4:4:4, 4:2:2 und 4:2:0 sowie Signale bis zu 18 Gbit/s und 4K 60 Hz 4:4:4. Die Architektur von ICT ermöglicht die Kompatibilität mit allen Chroma-Subsampling-Typen, Farbräumen und HDMI Deep Color bis zu 12 Bit.
Diese Technologie ist auf dem Markt einzigartig. Sie ist nicht nur für das menschliche Auge unsichtbar, sie ist auch für HDMI-Testgeräte und jede Senke unsichtbar – ganz nach dem Motto „Was reinkommt, geht auch raus“. Das Besondere an ICT ist, dass diese HDR-Metadaten, Farbinformationen und -tiefe in ihrer vollständigen, ursprünglichen Integrität bewahren kann. Andere Komprimierungstechnologien opfern diese und es kommt zu deutlich sichtbaren Streifenbildungen, Farbverschiebungen und Bewegungsartefakten im Bild.
Was bedeutet CEC?
CEC steht für Consumer Electronics Control und ist eine Funktion, die es ermöglicht bei TV und Audio-Geräten komponentenübergreifende Steuer- und Bedienfunktionen zu übernehmen. So lassen sich beispielsweise bis zu 15 Multimediageräte (Displays, TVs, AV-Geräte, etc.) miteinander vernetzen.
Was sind Test Pattern?
Bei Bedarf kann der Transmitter und/oder der Receiver ein 1.080p- oder auch ein 4K-Testmuster erzeugen. So kann auf einfachster Art und Weise die Installation auf mögliche Fehler von außen und vor einer Inbetriebnahme überprüft werden. Der Installateur kann dann sicher sein, dass die Verkabelung korrekt ist, die Quelle als auch die Senke ordnungsgemäß funktionieren und demnach die gesamte Systeminfrastruktur als ordnungsgemäß deklariert werden kann.
Was ist eine bidirektionale Spannungsversorgung?
Bei dieser Funktion wird für den Betrieb des Transmitters und des Receivers nur ein Netzteil bzw. nur eine Spannung benötigt. Der Spannungstransport erfolgt dann beispielsweise über Power over HDBaseT.
Technische Daten:
Typ: 4K HDR und 18Gbps unterstützendes HDBaseT Extender Set
Videoauflösung: bis zu 4K60 4:4:4
VESA-Auflösung: bis zu 4.096 x 2.160
HDR-Format/Auflösung: 420, 422, 444 (10 und 12 Bit Farbtiefe), HDR10, HDR10+, HLG
Farb-Tiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
Farb-Unterabtastung: 4:4:4, 4:2:2 und 4:2:0 Unterstützung
Scaler: 4k-1.080p Downscaling für Mischsysteme
Unterstützte Audioformate: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos
Audio De-embedding: PCM 2Ch. (kein Downmix)
RS232-Port: Bi-Direktionales RS232, PoH (nur ein Netzteil benötigt)
max. Übertragungstrecke: 70 m (4k), 100 m (1.080p)
Abmessungen: 157 x 103 x 12 mm
Gewicht: 0,18 kg
Lieferumfang: AC-EX70-444-KIT (Transmitter und Receiver), 48 V Netzteil, 1 x IR Tx-Einheit, 1 x IR Rx-Einheit, 4 x Terminal Blocks, Montage-Ohren, Bedienungsanleitung
Besonderheit: EDID-Manager/Emulator integrierter Ethernet HUB integrierte Test-Pattern Kaskadierung für Long-Range Betrieb
Garantie: 10 Jahre
Typ: 4K HDR und 18Gbps unterstützendes HDBaseT Extender Set
Videoauflösung: bis zu 4K60 4:4:4
VESA-Auflösung: bis zu 4.096 x 2.160
HDR-Format/Auflösung: 420, 422, 444 (10 und 12 Bit Farbtiefe), HDR10, HDR10+, HLG
Farb-Tiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
Farb-Unterabtastung: 4:4:4, 4:2:2 und 4:2:0 Unterstützung
Scaler: 4k-1.080p Downscaling für Mischsysteme
Unterstützte Audioformate: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos
Audio De-embedding: PCM 2Ch. (kein Downmix)
RS232-Port: Bi-Direktionales RS232, PoH (nur ein Netzteil benötigt)
max. Übertragungstrecke: 70 m (4k), 100 m (1.080p)
Abmessungen: 157 x 103 x 12 mm
Gewicht: 0,18 kg
Lieferumfang: AC-EX70-444-KIT (Transmitter und Receiver), 48 V Netzteil, 1 x IR Tx-Einheit, 1 x IR Rx-Einheit, 4 x Terminal Blocks, Montage-Ohren, Bedienungsanleitung
Besonderheit: EDID-Manager/Emulator integrierter Ethernet HUB integrierte Test-Pattern Kaskadierung für Long-Range Betrieb
Garantie: 10 Jahre
AVPro Edge AC-EX70-444-KIT
Artikel: 89.07.06
4K HDR und 18 Gbps unterstützendes HDBaseT Extender-Set
Dieses Set besteht aus Sender und Empfänger und ist ein 4K HDR und 18 Gbps unterstützendes HDbaseT Extender Set mit einer Reichweite bis zu 70 m (4K@60 Hz 4:4:4). Mit der ICT (Invisible Compression Technology) wird ein verlustfreies 4K-HDR-Signal mit hoher Bandbreite übertragen, dass alle Signale bis zu 18 Gbit/s unterstützt. Deep Color und HDR-Metadaten bleiben intakt, sodass die Übertragung frei von Artefakten wie beispielsweise Banding ist.
Hersteller: AVPro Edge
Modell: AC-EX70-444-KIT
Eigenschaften in der Übersicht:
- HDMI 2.0 (a/b)
- 18 Gbit/s Bandbreitenunterstützung (unter Verwendung von ICT)
- Ultraflach (0,47 Zoll/12 mm)
- Bis zu 4K60 4:4:4-Unterstützung
- Volle HDR-Unterstützung (HDR 10 & 12 Bit)
- HDR-, HDR10+- und HLG-Unterstützung
- 4K --> 1080P Herunterskalierung für gemischte Systeme
- EDID-Management und EDID-Emulation
- In Tx und Rx integrierte 4K- und HD-Testmuster zur Fehlerbehebung
- 10/100 Ethernet-Ports auf Tx und Rx
- L/R-Audioextraktion auf Tx und Rx
- HDCP 2.2 (und alle unterstützten früheren Versionen)
- Reichweite 100 m bei 1080P (Cat6a)
- Reichweite 70 m bei 4K (bis zu 4K60 4:4:4, HDR) (Cat6a)
- Bidirektionales 48-V-PoH (Power Over HDBaseT, nur ein Netzteil erforderlich)
- I-Pass Feature für Leitsystem „Pass-Through“
- Integrierte 3-20-V-Schutzschaltung für sicheren IR-Transport
- Bidirektionaler RS232-Transport
- LED-Status-, Verbindungs- und Stromanzeigeleuchten
- Unterstützt unkomprimiertes PCM 2-Ch., LPCM 5.1 & 7.1, Dolby Digital, DTS, Dolby TrueHD, DTS HD-Master Audio, Atmos auf HDMI
- ESD-Schutzschaltung (Eingänge und Ausgänge) bis 7 kV
- Kann kaskadiert werden
Technische Daten:
Typ: 4K HDR und 18Gbps unterstützendes HDBaseT Extender Set
Videoauflösung: bis zu 4K60 4:4:4
VESA-Auflösung: bis zu 4.096 x 2.160
HDR-Format/Auflösung: 420, 422, 444 (10 und 12 Bit Farbtiefe), HDR10, HDR10+, HLG
Farb-Tiefe: bis zu 16 Bit (1.080 p), bis zu 12 Bit (4K)
Farb-Unterabtastung: 4:4:4, 4:2:2 und 4:2:0 Unterstützung
Scaler: 4k-1.080p Downscaling für Mischsysteme
Unterstützte Audioformate: PCM 2.0 Ch., LPCM 5.1 und 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos
Audio De-embedding: PCM 2Ch. (kein Downmix)
RS232-Port: Bi-Direktionales RS232, PoH (nur ein Netzteil benötigt)
max. Übertragungstrecke: 70 m (4k), 100 m (1.080p)
Abmessungen: 157 x 103 x 12 mm
Gewicht: 0,18 kg
Lieferumfang: AC-EX70-444-KIT (Transmitter und Receiver), 48 V Netzteil, 1 x IR Tx-Einheit, 1 x IR Rx-Einheit, 4 x Terminal Blocks, Montage-Ohren, Bedienungsanleitung
Besonderheit: EDID-Manager/Emulator integrierter Ethernet HUB integrierte Test-Pattern Kaskadierung für Long-Range Betrieb
