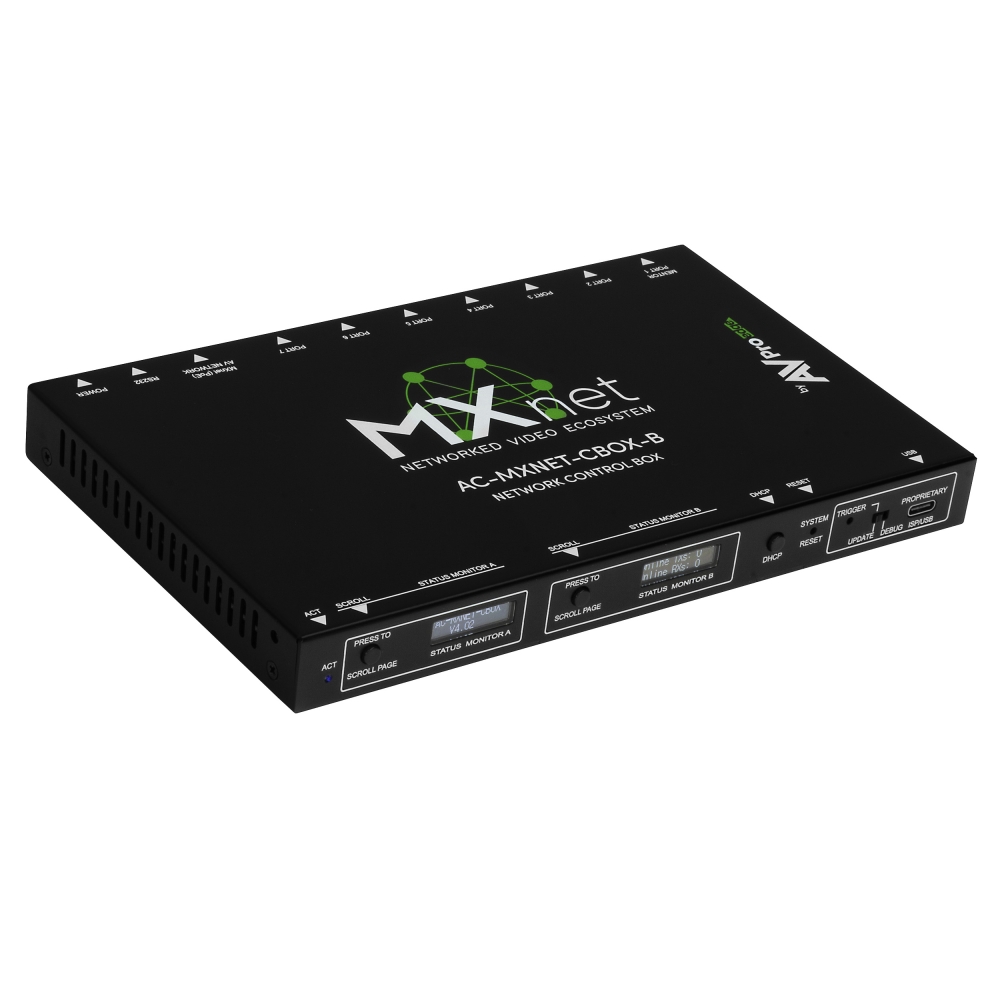

AVPro Edge AC-MXNET-CBOX

Eigenschaften:

• Webbasiert – Apache Webserver
• PoE-betrieben (verbraucht rund 1,3 Watt)
• Funktioniert mit jedem Multicast-fähigen Managed Switch von Drittanbietern
• MXNet Mentor vorinstalliert
• Leistungsstarke Modul-Tracking-Datenbank
• Kann Hunderte von Endpunkten verarbeiten
• Konfiguration eines neuen AV over IP-Projekts in nur wenigen Minuten
• Die mögliche Fehlerbehebung war noch nie einfacher. MXNet Mentor liefert sofortiges Feedback zum Zustand der HDMI-Kabelverbindungen, Netzwerkkabelverbindungen, Auflösung und vielem mehr.
• MXNet Mentor hilft beim einfachen Einrichten und Erstellen riesiger Videowände mit einzigartigen Stilen und asymmetrischen Anordnungen.
• Darüber hinaus unterstützt MXNET Mentor RS-232- und IR-Direktrouting zum Einrichten der Steuerungsverarbeitung von Drittanbietern.
• Die Ingenieure von MXNet haben schon in der Entwicklungsphase der Komponenten mit Netgear kooperiert, um sicherzustellen, dass Netgear Switches auch mit dieser Reihe von Encodern und Decodern funktionieren. Um die Installation von MXNet mit Netgear-Switches noch einfacher zu machen, hat Netgear ein „AVPro Edge Profile“ entwickelt. Sobald dies geladen ist, funktioniert der Netgear Switch nahtlos mit dem AVPro Edge-Encoder und -Decoder.

Die AVProEdge AC-MENet-CBox ist kompatibel zu folgenden Produkte:


• AC-MXNet-1G-D
• AC-MXNet-1G-E
• AC-MXNet-1G-AVDM-E
• AC-MXNet-SW24
• AC-MXNet-SW48
• AC-MXNet-1G-HDRACK
• AC-EZRACK-15

Lieferumfang

• AC-MXNET-CBOX (Controlbox für das MXNet AVoIP-System)
• 12V/2A Netzteil mit Verriegelung
• 1x 3-poliger Klemmenblock
• 4x Gummifüße
• 2x Montagehalterungen
• 6x Schrauben für Montagehalterungen





Crestron Home

Crestron

QSC

Extron

AMX

Was ist MXNet Mentor?
Mentor ist eine Softwarelösung mit vollem Funktionsumfang, die eine große Vielfalt an einfachen, aber auch leistungsstarken Merkmalen und Funktionen bietet. Sie ist Bestandteil des MXNet-Systems und auf der AC-MXNET-CBOX vorinstalliert. MXNet Mentor ist einfach zu bedienen und vor allem zu verstehen und wurde entwickelt, um viele der AV-over-IP-typischen Probleme auf einfachster Art und Weise zu lösen.


• SYSTEM-DIENSTPROGRAMME: Neustarten und Zurücksetzen auf die Werkseinstellungen von CBOX, Encodern und Decoder
• EINRICHTUNG UND DIAGNOSE: Weisen Sie Encodern und Decodern benutzerdefinierte Namen zu
• AUTO-MATRIX: Einfach zu verwendende und verständliche Quelle, um auf die Switching-Schnittstelle abzuzielen
• VIDEOWÄNDE: Unbegrenzt mit Mosaik- und asymmetrischen Arrays
• CEC UND RS-232 Pass-Through
• Direktes RS-232- UND IR-Routing
• ZEIT SPAREN: Richten Sie Ihr neues AV/IP-Projekt in Rekordzeit ein und konfigurieren Sie es auf einfachster Art und Weise. Fehlerbehebung war noch nie so einfach. Die Diagnose von MXNet Mentor ist live und liefert sofortiges Feedback zum Zustand Ihrer HDMI-Kabelverbindungen, Netzwerkkabelverbindungen, Auflösung und vielem mehr.
• MXNet Mentor hilft Ihnen beim einfachen Einrichten und Erstellen unbegrenzter Videowände mit Mosaikstilen und asymmetrischen Arrays. Richten Sie die Abhängigkeiten der Leistungssteuerung einfach ein, indem Sie entweder gekapselte RS-232-über-IP-Befehle oder CEC-über-HDMI-Leistungssteuerungen verwenden. Darüber hinaus unterstützt Mentor direktes RS-232- und IR-Routing zum Einrichten der Steuerungsverarbeitung von Drittanbietern.

Was macht das AV-over-IP System von AVPro Edge so einzigartig?

• Alle Systemkomponenten – auch die Switches - werden von AVPro Edge selber entwickelt und hergestellt. Das oberste Ziel ist die einfache Installation und Bedienung sowie eine garantierte störungsfreie Nutzung.
• Schnelles Umschalten - einschließlich 4K und Formatänderungen.
• Unbegrenzte Anzahl Videowände.
• Umfangreiche Videoformat-Unterstützung.
• Von 720p bis 4K60 (4:4:4).
• 10 Jahre Garantie!



---

---

---

---

---

---

---

---



Technische Daten:

Ethernet-Ports: (8) × RJ-45-Buchse, eine mit PoE

SFP-Port: 0

HDMI-Ports: N/A

Audio-Ports: N/A

IR-Ports: N/A

RS232: (1) × 5-poliger Klemmenblock für MXNet-Systemsteuerung

USB: (1) × USB Micro Typ-B für MXNet-Dienst

Ethernet-Distanz: 100 m über CAT5e und höher

SFP und Glasfaser: N/A

Betriebstemperatur: 23 bis 125 °F (-5 bis 51 °C)

Lagertemperatur: -20 bis 60 °C (-4 bis 140 °F)

Betriebsfeuchtigkeit: 5–90 % relative Luftfeuchtigkeit (keine Kondensation)

Maximaler Stromverbrauch: 4,5 W

PoE (Power over Ethernet): IEEE 802.3af (15,4 W)

Spannungsversorgung über Netzteil: Eingang Wechselstrom 120–240 V, 50/60 Hz, 0,8 A, Ausgang  DC 12V 2A

Montage: Halterung für Rackmontage

Abmessungen (nur Gerät): 200 x 104 x 20 mm

Abmessungen (verpacktes Gerät): 310 x 180 x 54 mm

Gewicht (nur Gerät): 0,57 kg

Gewicht (verpackt): 0,79 kg

Vorschriften: CE/FCC/UL

Produktgarantie: 10 Jahre


AV-over-IP Konfigurations Box mit integrierter Web-Software

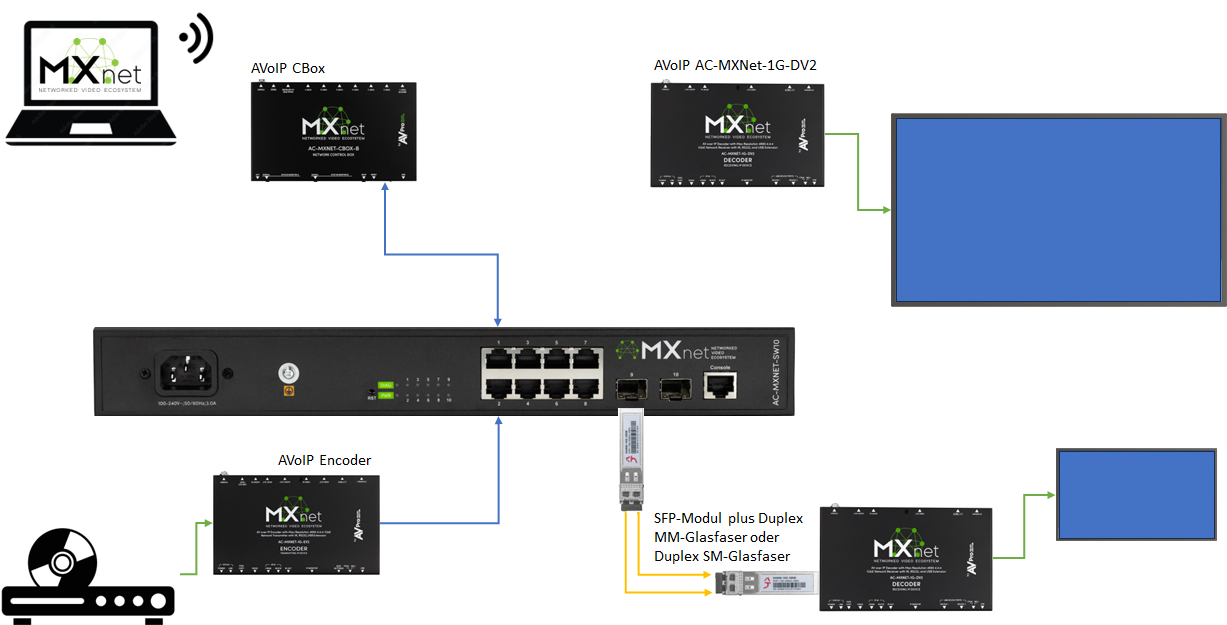

Die Konfigurations-Box mit ihrer integrierten Webbasierten Software ist Schnittstelle zwischen AV over IP-Netzwerk und weiteren Daten Netzwerken und damit die Multicast-Routing-, A/V-Datenverwaltungs- und Kontrollinstanz des gesamten Systems. Sie enthält eine webbasierte Programmierschnitt¬stelle auf die auch Steuerungssysteme von Drittanbietern zugreifen können und über¬nimmt die Verwaltung aller Datenformate. Die Konfigurations Box regelt die Audio-/Videoumschaltung und Signalverteilung (Routing), RS-232/USB/IR-Signalweiterleitung, Video-Wallein¬richtung, KVM- und Systemverwaltung. Sie wird hardwareseitig zwischen dem AVoIP Netzwerk und einem vorhandenen Netzwerk oder PC eingebunden und liefert neben den benötigten 2 dedizierten Netzwerk Systemanschlüssen 6 weitere Switched Lan Ports zur Einbindung weiterer Ethernet fähigen Geräte. Mit Hilfe dieser Hardware werden Features, wie Softwareupdates, EDID Einstellungen, Scaling, Routing usw. vorgenommen. Es werden Hunderte von Multicast-fähigen Endpunkten verwaltet und komplexe Systeme können somit einfach und zuverlässig eingerichtet werden.

Eigenschaften:

• Webbasiert – Apache Web Server
• PoE Unterstützung (Nominal: 1,3 Watt)
• Übernimmt die Steuerung aller Funktionen (Routing etc.) im AVoIP System
• Funktioniert mit jedem Multicast-fähigen Managed Switch
• Webbasierte Software vorinstalliert
• Unterstützt hunderte von Endpunkten
• 10 Jahre Hersteller Garantie

Technische Ausführung:
Signaleingänge: 7x RJ45 (Switched Port LAN), 1x RJ45 (AVoIP/PoE), RS232, DC, Micro-USB (für Updates);
Signalausgänge:
Stromversorgung: PoE oder DC 12V / 2,0A;
Leistungsaufnahme: max. 4,5 W;
Gehäuseabmessungen (BxTxH): 200 x 104 x 20 mm;
Gehäusefarbe: schwarz;
Gewicht: 0,55 kg;

Hersteller: AVPro Edge
Modell: AC-MXNET-CBOX
Artikelnummer: 89.11.00
