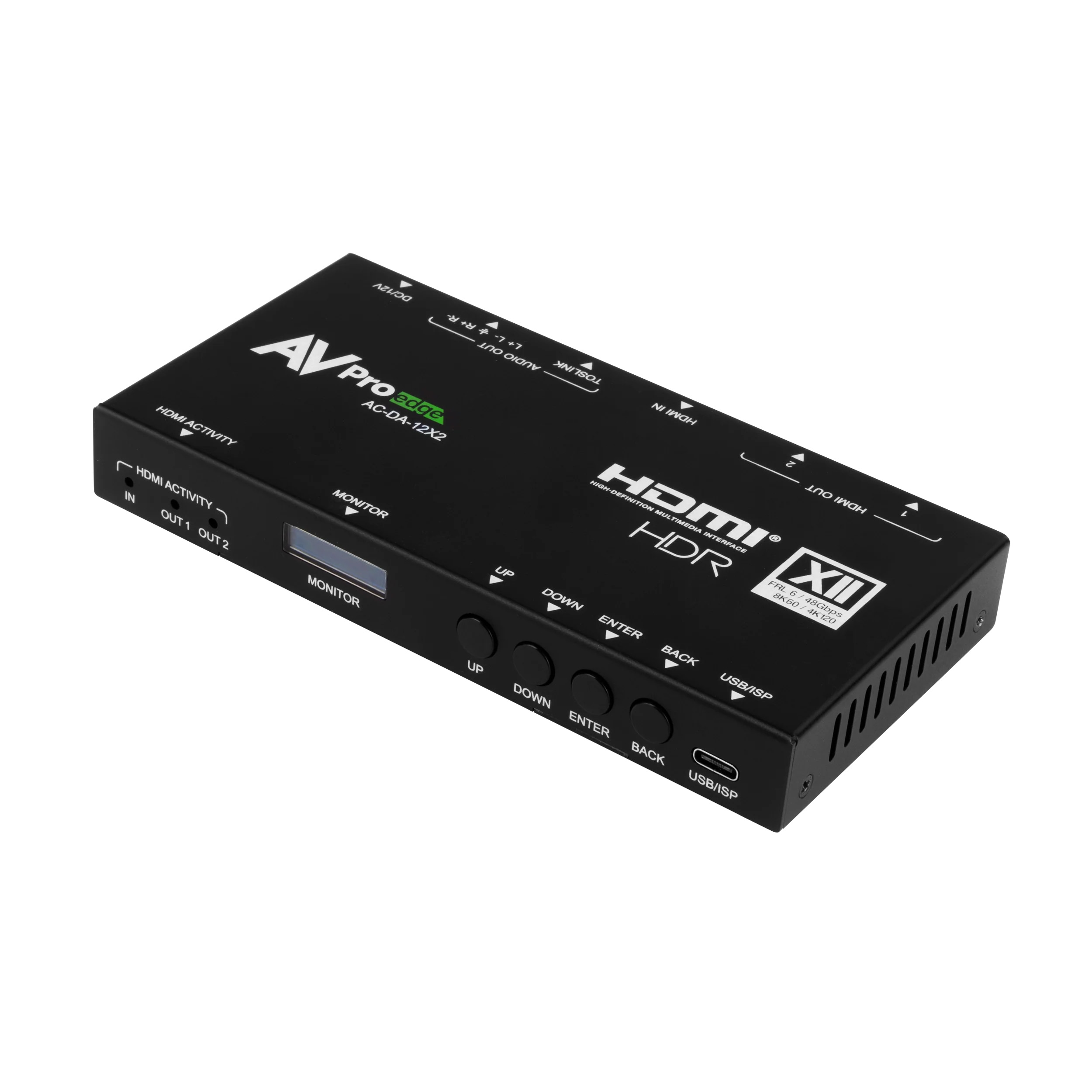

AVPro Edge AC-DA-12X2
AV ProEdge AC-DA-12X2
AC-DA-12X2 ist ein AVPro Edge-HDMI-2.1b-Verteilungsverstärker mit einem Eingang, zwei Ausgängen und 48 Gbit/s Bandbreite, der eingehende HDMI-Signale mit bis zu 8K@60Hz einwandfrei in zwei separate Ausgangsströme aufteilt. Aktuelle 8K-Medienkonsolen oder 4K-Quellen werdem über HDMI 1 an ein geeignetes Display weitergeleitet. Die Herunterskalierung kann aktiviert werden, um HDMI-Ausgang Nr. 2 zu ermöglichen, die Ausgabeauflösung zu verringern, um die Kompatibilität mit älteren Anzeigegeräten, insbesondere Projektoren, zu gewährleisten.
Eine weitere alltägliche Verwendung des AC-DA-12X2 ist das Senden des HDMI-Ausgangssignals Nr. 2 an ältere AV-Receiver, deren veraltete HDMI-Schaltung die Videokonnektivität einschränkt, während die immersive 3D-Formatdekodierung im Audiobereich weiterhin möglich ist und es dem Audiowiedergabegerät ermöglicht, so lange wie nötig betriebsbereit zu bleiben .
Zusätzliche Funktionen wie umfassende EDID-Verwaltung, extrahiertes Audio und USB-Setup-Fähigkeit machen den AC-DA-12X2 perfekt für den Einsatz durch private und gewerbliche Integratoren, wenn gemischt genutzte Systeme Installationsherausforderungen darstellen.
AC-DA-12X2 ist ein AVPro Edge-HDMI-2.1b-Verteilungsverstärker mit einem Eingang, zwei Ausgängen und 48 Gbit/s Bandbreite, der eingehende HDMI-Signale mit bis zu 8K@60Hz einwandfrei in zwei separate Ausgangsströme aufteilt. Aktuelle 8K-Medienkonsolen oder 4K-Quellen werdem über HDMI 1 an ein geeignetes Display weitergeleitet. Die Herunterskalierung kann aktiviert werden, um HDMI-Ausgang Nr. 2 zu ermöglichen, die Ausgabeauflösung zu verringern, um die Kompatibilität mit älteren Anzeigegeräten, insbesondere Projektoren, zu gewährleisten.
Eine weitere alltägliche Verwendung des AC-DA-12X2 ist das Senden des HDMI-Ausgangssignals Nr. 2 an ältere AV-Receiver, deren veraltete HDMI-Schaltung die Videokonnektivität einschränkt, während die immersive 3D-Formatdekodierung im Audiobereich weiterhin möglich ist und es dem Audiowiedergabegerät ermöglicht, so lange wie nötig betriebsbereit zu bleiben .
Zusätzliche Funktionen wie umfassende EDID-Verwaltung, extrahiertes Audio und USB-Setup-Fähigkeit machen den AC-DA-12X2 perfekt für den Einsatz durch private und gewerbliche Integratoren, wenn gemischt genutzte Systeme Installationsherausforderungen darstellen.
Produkteigenschaften:
48 Gbit/s-Unterstützung (8K FLR 6) – Vollständige 8K-Bandbreitenerweiterung (ausgewählte unterstützte Auflösungen 10K FRL 3, FRL 4 und FRL 5). Verfügbarer Dynamikbereichsspielraum für jede 8K-Quelle.
Herunterskalierung – Jeder HDMI-Ausgang kann für die Herunterskalierung konfiguriert werden. Ein 8K-Signal kann auf 4K oder 1080p herunterskaliert werden, während 4K-Inhalte bei Systemen mit älterer Anzeigetechnologie auf 1080p herunterskaliert werden können.
Extrahiertes Audio – Mehrkanaliges digitales Audio bis zu 7.1 kann aus dem HDMI-Stream abgefangen und über TOSLINK ausgegeben werden. 2-Kanal-Analog-Audio kann über den 5-poligen symmetrischen Anschlussblock ausgegeben werden; Beachten Sie jedoch, dass die Quelle als 2-Kanal-PCM stammen muss.
Feste FRL-Rate – Die FRL-Rate kann über eine Menüeinstellung auf dem Bedienfeld oder über die Geräte-API auf eine feste Rate eingestellt werden. Displays mit neuer Technologie der ersten Generation sind möglicherweise nicht in der Lage, mit Signalen mit höherer Bandbreite zurechtzukommen, wie dies bei den neuesten Modellen der Fall ist. Durch die Beschränkung der Signalbandbreite auf Modelle der ersten Generation in gemischten Systemen bleibt die Systemstabilität erhalten.
Erweitertes EDID-Management – Der AC-DA-12X2 verfügt über 20 vorkonfigurierte EDID-Steckplätze, einschließlich Unterstützung für FRL Lanes 3 bis 6 und drei Benutzer-EDID-Steckplätze.
HF-EEODB (HDMI Forum EDID Extension Override Data Block) wird ebenfalls unterstützt. HF-EEODB wird verwendet, um optional eine von den Basisblockansprüchen abweichende Erweiterungsanzahl offenzulegen und so mehr EDID-Daten offenzulegen. Unser umfassender 4-Block-EDID-Support analysiert bis zu 512 Byte EDID-Daten, um HDMI-Handshake und HDCP-Kompatibilität mit den neuesten Displays der nächsten Generation sicherzustellen, die eine riesige Menge an EDID-Daten enthalten.
Gaming-orientierte HDMI 2.1b-Funktionen – Quick Media Switching für Multimedia-Nutzung basiert auf der Technologie mit variabler Bildwiederholfrequenz, die entwickelt wurde, um ein reibungsloses Gameplay von PS5-, Xbox Series X- und PC-Spielen zu gewährleisten. VRR reduziert oder eliminiert Artefakte wie Bildrisse (wie das Zerreißen eines Blattes Papier) und Ruckeln (langsame „Kamera“-Schwenkbewegungen, die gleichmäßig sein sollten, aber stattdessen plötzlich stottern).

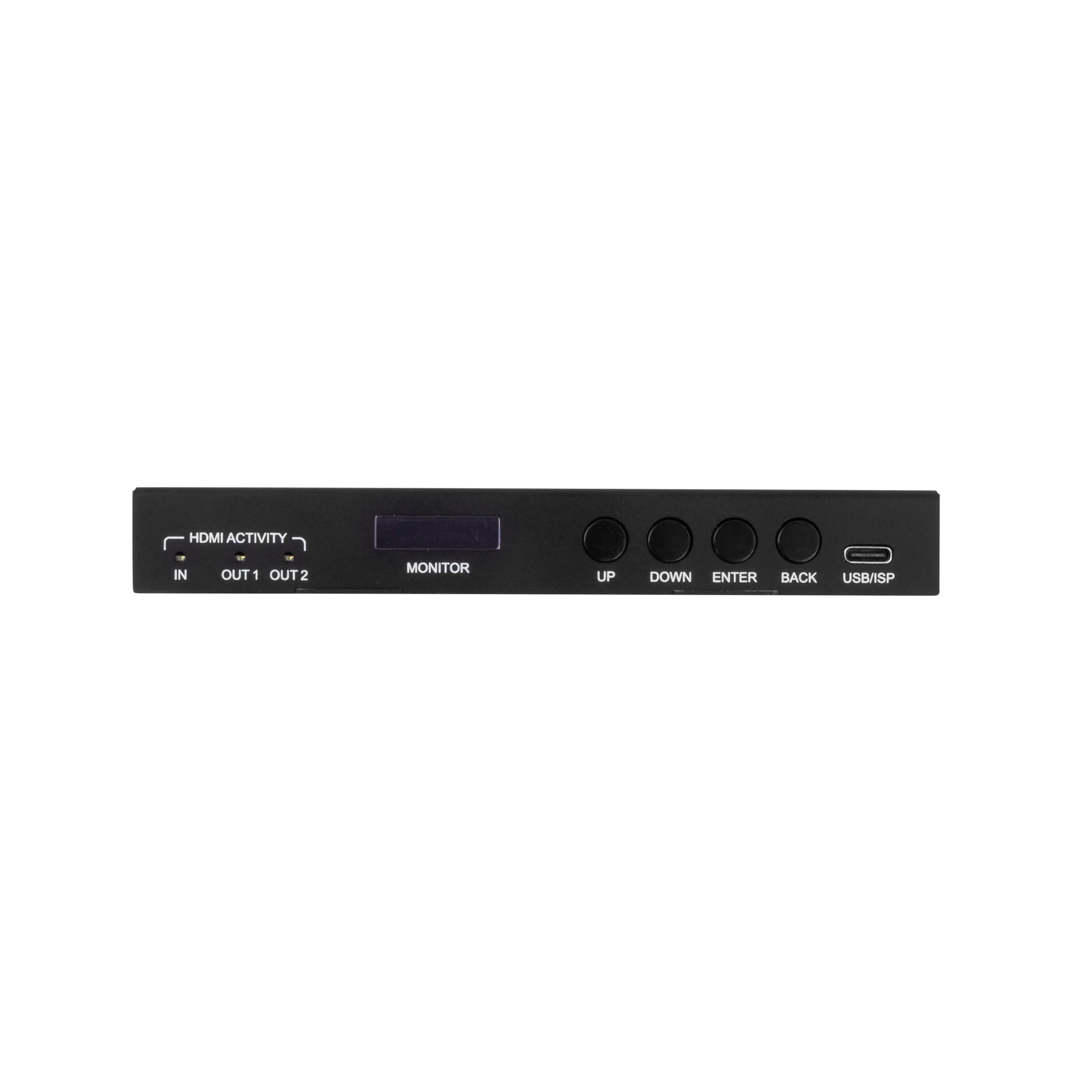

Steuerung der USB-Befehlsliste – Der USB-C-Anschluss an der Vorderseite ermöglicht die Einrichtungssteuerung für Windows-Eingabe- und -Ausgabebefehle, unterstützt von MyUart (zum kostenlosen Download verfügbar).
48 Gbit/s-Unterstützung (8K FLR 6) – Vollständige 8K-Bandbreitenerweiterung (ausgewählte unterstützte Auflösungen 10K FRL 3, FRL 4 und FRL 5). Verfügbarer Dynamikbereichsspielraum für jede 8K-Quelle.
Herunterskalierung – Jeder HDMI-Ausgang kann für die Herunterskalierung konfiguriert werden. Ein 8K-Signal kann auf 4K oder 1080p herunterskaliert werden, während 4K-Inhalte bei Systemen mit älterer Anzeigetechnologie auf 1080p herunterskaliert werden können.
Extrahiertes Audio – Mehrkanaliges digitales Audio bis zu 7.1 kann aus dem HDMI-Stream abgefangen und über TOSLINK ausgegeben werden. 2-Kanal-Analog-Audio kann über den 5-poligen symmetrischen Anschlussblock ausgegeben werden; Beachten Sie jedoch, dass die Quelle als 2-Kanal-PCM stammen muss.
Feste FRL-Rate – Die FRL-Rate kann über eine Menüeinstellung auf dem Bedienfeld oder über die Geräte-API auf eine feste Rate eingestellt werden. Displays mit neuer Technologie der ersten Generation sind möglicherweise nicht in der Lage, mit Signalen mit höherer Bandbreite zurechtzukommen, wie dies bei den neuesten Modellen der Fall ist. Durch die Beschränkung der Signalbandbreite auf Modelle der ersten Generation in gemischten Systemen bleibt die Systemstabilität erhalten.
Erweitertes EDID-Management – Der AC-DA-12X2 verfügt über 20 vorkonfigurierte EDID-Steckplätze, einschließlich Unterstützung für FRL Lanes 3 bis 6 und drei Benutzer-EDID-Steckplätze.
HF-EEODB (HDMI Forum EDID Extension Override Data Block) wird ebenfalls unterstützt. HF-EEODB wird verwendet, um optional eine von den Basisblockansprüchen abweichende Erweiterungsanzahl offenzulegen und so mehr EDID-Daten offenzulegen. Unser umfassender 4-Block-EDID-Support analysiert bis zu 512 Byte EDID-Daten, um HDMI-Handshake und HDCP-Kompatibilität mit den neuesten Displays der nächsten Generation sicherzustellen, die eine riesige Menge an EDID-Daten enthalten.
Gaming-orientierte HDMI 2.1b-Funktionen – Quick Media Switching für Multimedia-Nutzung basiert auf der Technologie mit variabler Bildwiederholfrequenz, die entwickelt wurde, um ein reibungsloses Gameplay von PS5-, Xbox Series X- und PC-Spielen zu gewährleisten. VRR reduziert oder eliminiert Artefakte wie Bildrisse (wie das Zerreißen eines Blattes Papier) und Ruckeln (langsame „Kamera“-Schwenkbewegungen, die gleichmäßig sein sollten, aber stattdessen plötzlich stottern).
Steuerung der USB-Befehlsliste – Der USB-C-Anschluss an der Vorderseite ermöglicht die Einrichtungssteuerung für Windows-Eingabe- und -Ausgabebefehle, unterstützt von MyUart (zum kostenlosen Download verfügbar).
Technische Daten:
Video:
Videoauflösungen: bis zu 8K 60Hz 4:4:4/8K 30Hz 4:4:4/4k 120Hz
HDR-Formate/Auflösungen: 420, 422, 444 (10 UND 12 DEEP COLOR), HDR10, HDR10+, DOLBY VISION, HLG
Farbraum: YUV (Komponente), RGB (CSC: Rec. 601, Rec. 709, BT2020, DCI, P3 D6500)
Chroma-Subsampling: 4:4:4, 4:2:2, 4:2:0 Unterstützt
Farbtiefe: bis zu 16 Bit
Skalierung: (Auflösung, nur Ausgang 2 und 4) 8k auf 4k oder 8k/4k auf 1080p
Audio:
Unterstützte Audioformate: HDMI PCM 2.0 Ch, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos
Unterstützte Audioformate: Extrahiert (TOSLINK): LPCM bis zu 5.1 96 KHz 24 Bit, Dolby Digital 5.1, DTS HiRes Audio
Unterstützte Audioformate Extrahiert (2-Kanal-Port): PCM 2 CH
Distanz:
HDMI-Ein-/Ausgang (4k60 4:4:4): bis zu 15m (Verwendung von Bullet Train 48Gbps)
HDMI-Ein-/Ausgang (mit AOC-Kabel) (4k60 4:4:4): bis zu 35 m (mit Hochgeschwindigkeitszug AOC)
Andere:
Bandbreite: 48 Gbit/s (FRL 6)
HDCP: HDCP 2.3 und früher
Anschlüsse:
HDMI: Typ A
Audio (extrahiert digital): Toslink
Audio (extrahiertes Analog): 5-poliger Anschlussblock (symmetrisch)
Firmware: USB C
Umwelt:
Betriebstemperatur: -5 bis 51 °C
Lagertemperatur: -20 bis 60 °C
Luftfeuchtigkeitsbereich: 5–90 % relative Luftfeuchtigkeit (keine Kondensation)
Leistung:
Stromverbrauch (insgesamt): 3 Watt max
Stromversorgungseingang: AC 100–240 V ~ 50/60 Hz
Ausgang: DC 12V 3A
Maße:
Abmessungen (nur Gerät Länge/Breite/Höhe):150,88 mm x 76,2 mm x 20,6375 mm
Abmessungen (verpackte Länge/Breite/Höhe) (Kit): 76,2 mm x 75,44 mm x 304,8 mm
Gewicht (Einheit): 0,31 kg
Gewicht (verpackt): 0,55 kg
Video:
Videoauflösungen: bis zu 8K 60Hz 4:4:4/8K 30Hz 4:4:4/4k 120Hz
HDR-Formate/Auflösungen: 420, 422, 444 (10 UND 12 DEEP COLOR), HDR10, HDR10+, DOLBY VISION, HLG
Farbraum: YUV (Komponente), RGB (CSC: Rec. 601, Rec. 709, BT2020, DCI, P3 D6500)
Chroma-Subsampling: 4:4:4, 4:2:2, 4:2:0 Unterstützt
Farbtiefe: bis zu 16 Bit
Skalierung: (Auflösung, nur Ausgang 2 und 4) 8k auf 4k oder 8k/4k auf 1080p
Audio:
Unterstützte Audioformate: HDMI PCM 2.0 Ch, LPCM 5.1 & 7.1, Dolby Digital, DTS 5.1, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio, DTS-X, Dolby Atmos
Unterstützte Audioformate: Extrahiert (TOSLINK): LPCM bis zu 5.1 96 KHz 24 Bit, Dolby Digital 5.1, DTS HiRes Audio
Unterstützte Audioformate Extrahiert (2-Kanal-Port): PCM 2 CH
Distanz:
HDMI-Ein-/Ausgang (4k60 4:4:4): bis zu 15m (Verwendung von Bullet Train 48Gbps)
HDMI-Ein-/Ausgang (mit AOC-Kabel) (4k60 4:4:4): bis zu 35 m (mit Hochgeschwindigkeitszug AOC)
Andere:
Bandbreite: 48 Gbit/s (FRL 6)
HDCP: HDCP 2.3 und früher
Anschlüsse:
HDMI: Typ A
Audio (extrahiert digital): Toslink
Audio (extrahiertes Analog): 5-poliger Anschlussblock (symmetrisch)
Firmware: USB C
Umwelt:
Betriebstemperatur: -5 bis 51 °C
Lagertemperatur: -20 bis 60 °C
Luftfeuchtigkeitsbereich: 5–90 % relative Luftfeuchtigkeit (keine Kondensation)
Leistung:
Stromverbrauch (insgesamt): 3 Watt max
Stromversorgungseingang: AC 100–240 V ~ 50/60 Hz
Ausgang: DC 12V 3A
Maße:
Abmessungen (nur Gerät Länge/Breite/Höhe):150,88 mm x 76,2 mm x 20,6375 mm
Abmessungen (verpackte Länge/Breite/Höhe) (Kit): 76,2 mm x 75,44 mm x 304,8 mm
Gewicht (Einheit): 0,31 kg
Gewicht (verpackt): 0,55 kg
Lieferumfang:
- AC-DA-12X2
- 12V Stromversorgung
- 1x 5Pin Phoneixklemme
- Montagewinkel
