AVPro Edge AC-MXNET-SW48
AC-MXNET-SW48
Der MXNet 48 Port Network Switch ist die zentrale Schaltstelle, die alle anderen Komponenten des MXnet-Ökosystems zuverlässig mit Daten und Inhalten versorgt. Der AC-MXNET-SW48 (sowie der kleinere AC-MXNET-SW24) bietet Dank der hauseigenen Entwicklungsabteilung von AVPro Edge eine beachtliche A/V-Leistung, die passgenau auf die Anforderungen des MXnet-Systems abgestimmt ist.
Der AC-MXNET-SW48 enthält somit ein völlig neues, von AVPro entwickeltes Netzwerk-Switch-Betriebssystem (NOS), das zur Reduzierung der Multicast-Prozessorlast entwickelt wurde. Die einzigartige, von AVPro entwickelte IAVP-Technologie (Intelligent A/V-Processing) ermöglicht somit ein deutlich effizienteres Routing der Multicast-Pakete.
Die daraus resultierenden Vorteile sind die einfache und schnelle Einrichtung des gesamten Systems (plug and play) und die sehr geringen Latenzen bei der Audio- und Videoübertragung, die in etwa bei nicht wahrnehmbaren 30 ms liegen. Auch außergewöhnlich schnelle Umschaltzeiten verschiedener Eingangsquellen (mit gleicher Auflösung und Framerate) von weniger als 2 Sekunden ohne schwarze Zwischenframes werden durch den Einsatz des Switches gewährleistet.
Der MXNet 48 Port Network Switch ist die zentrale Schaltstelle, die alle anderen Komponenten des MXnet-Ökosystems zuverlässig mit Daten und Inhalten versorgt. Der AC-MXNET-SW48 (sowie der kleinere AC-MXNET-SW24) bietet Dank der hauseigenen Entwicklungsabteilung von AVPro Edge eine beachtliche A/V-Leistung, die passgenau auf die Anforderungen des MXnet-Systems abgestimmt ist.
Der AC-MXNET-SW48 enthält somit ein völlig neues, von AVPro entwickeltes Netzwerk-Switch-Betriebssystem (NOS), das zur Reduzierung der Multicast-Prozessorlast entwickelt wurde. Die einzigartige, von AVPro entwickelte IAVP-Technologie (Intelligent A/V-Processing) ermöglicht somit ein deutlich effizienteres Routing der Multicast-Pakete.
Die daraus resultierenden Vorteile sind die einfache und schnelle Einrichtung des gesamten Systems (plug and play) und die sehr geringen Latenzen bei der Audio- und Videoübertragung, die in etwa bei nicht wahrnehmbaren 30 ms liegen. Auch außergewöhnlich schnelle Umschaltzeiten verschiedener Eingangsquellen (mit gleicher Auflösung und Framerate) von weniger als 2 Sekunden ohne schwarze Zwischenframes werden durch den Einsatz des Switches gewährleistet.
Produkteigenschaften
Weitere Eigenschaften im Detail:
Extrem schnelles Umschalten. Im Durchschnitt wechselt MXNet die gleichen Timing- und Auflösungsquellen in weniger als 2 Sekunden, ohne schwarze Bilder zu produzieren.
Geringe Latenz. Die durchschnittliche Latenzzeit zwischen Audio- und Videobeginn beträgt etwa 35 ms. Jede Latenz die weniger als 40 ms dauert, ist für das menschliche Augen (und dem Ohre) unsichtbar.
IAVP (Intelligent A/V Processing) –Jedes MXNet Systemmodul, das sich auf die Multicast-Verarbeitung auswirkt, wurde von AVPro Edge neu entwickelt bzw. optimiert. Dazu gehört beispielsweise eine komplette Überarbeitung von IGMP, Jumbo Frames, Spanning Tree und Multicast-Filterung.
MXNet NOS (Network Operating System) – Die Multicast-CPU-Auslastung wurde ebenfalls komplett überarbeitet, was zu erstaunlichen Effizienzsteigerungen führt. Die Prozessorauslastung wird niemals 40 % überschreiten, selbst wenn der Switch vollständig bestückt ist. Die Systemstartzeiten betragen 1 Minute und 45 Sekunden vom Kaltstart bis zur vollen Funktionalität, einschließlich Einschalten des PoE-Geräts.
FCC und CE Compliance
FCC CFR Title 47, Part 15, Subpart B, ANSI C63.4-2014
EN 55032:2015+A11:2020
EN IEC 61000-3-2:2019
EN 61000-3-3:2013+A1:2019
EN 55035:2017+A11:2020
EN 62368-1:2014 + A11:2017
- speziell entwickelt und auf das MXNet Ökosystem abgestimmt
- eigenes Betriebssystem mit spezieller Multicast Verwaltung
- 48x PoE Ports mit einer Gesamtleistung von 740 Watt
- 4x SFP+ Ports (unterstützen bis 10G)
- komplett vorkonfiguriert zur Verwendung mit MXNet (OUT-OF-THE-BOX)
- HDMI 2.0
- 18 Gbit/s Bandbreitenunterstützung
- HDCP 2.3 (und alle früheren Versionen werden unterstützt)
- Weniger als 2 Sekunden Schaltzeit
- Weniger als 40 ms Latenz
- lautloser Betrieb
- AVPro Edge entwickeltes NOS (Network Operating System)
- Von AVPro Edge entwickelte und optimierte Multicast-A/V-Firmware-Module
- IAVP – Intelligente A/V-Verarbeitung
- 10 Jahre Garantie
Weitere Eigenschaften im Detail:
Extrem schnelles Umschalten. Im Durchschnitt wechselt MXNet die gleichen Timing- und Auflösungsquellen in weniger als 2 Sekunden, ohne schwarze Bilder zu produzieren.
Geringe Latenz. Die durchschnittliche Latenzzeit zwischen Audio- und Videobeginn beträgt etwa 35 ms. Jede Latenz die weniger als 40 ms dauert, ist für das menschliche Augen (und dem Ohre) unsichtbar.
IAVP (Intelligent A/V Processing) –Jedes MXNet Systemmodul, das sich auf die Multicast-Verarbeitung auswirkt, wurde von AVPro Edge neu entwickelt bzw. optimiert. Dazu gehört beispielsweise eine komplette Überarbeitung von IGMP, Jumbo Frames, Spanning Tree und Multicast-Filterung.
MXNet NOS (Network Operating System) – Die Multicast-CPU-Auslastung wurde ebenfalls komplett überarbeitet, was zu erstaunlichen Effizienzsteigerungen führt. Die Prozessorauslastung wird niemals 40 % überschreiten, selbst wenn der Switch vollständig bestückt ist. Die Systemstartzeiten betragen 1 Minute und 45 Sekunden vom Kaltstart bis zur vollen Funktionalität, einschließlich Einschalten des PoE-Geräts.
FCC und CE Compliance
FCC CFR Title 47, Part 15, Subpart B, ANSI C63.4-2014
EN 55032:2015+A11:2020
EN IEC 61000-3-2:2019
EN 61000-3-3:2013+A1:2019
EN 55035:2017+A11:2020
EN 62368-1:2014 + A11:2017
Lieferumfang
- AC-MXNET-SW48 (Netzwerk-Switch)
- 1x Netzkabel
- 4x Gummifüße
- 1x RS232-zu-Ethernet-Anschluss
- Kabelbinder
- 2x Montagehalterungen
- 4x große Schrauben
- 8x Schrauben für Montagehalterungen
.jpg)
Technische Daten:

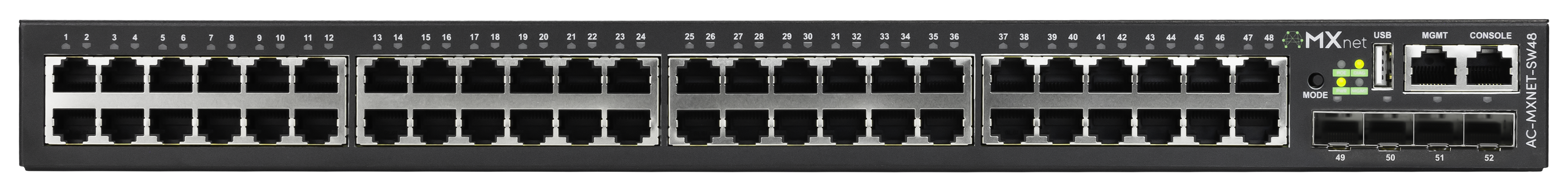

Ports: 48x 10/100/1000BaseT + 4 x 10GE (SFP+)
Switching-Kapazität: 364 Gbit/s
Weiterleitungsrate: 252 Mpps
Jumbo-Frame: 10K
MAC-Adresse: 16K
ARP-Tabelle: 512
Routing-Tabelle: 512
ACL-Tabelle: 512
Verwaltungsanschlüsse: 1 x RJ45-Ethernet-Verwaltungsanschluss, 1 x Konsolenanschluss, 1 x Reset-Anschluss, 1 x USB2.0-Schnittstelle
Relative Luftfeuchtigkeit: 10 % ~ 90 %, nicht kondensierend, Lagerung 95 %
Temperatur: Betrieb 0°C~50°C, Lagerung -40°C~70°C
Stromversorgung: Wechselstrom: 100–240 V AC, 50–60 Hz; Gleichstrom: -52 V ~ -57 V
Stromverbrauch: <897 W
PoE: IEEE 802.3af, IEEE 802.3at, PoE-Gesamtleistung: 740 W
Abmessungen (nur Gerät): 440 x 44 x 320 mm
Abmessungen (Verpacktes Gerät): 550 × 160 × 430 mm
Gewicht (nur Gerät): 5,3 kg
Gewicht (verpackt): 6,53 kg
Vorschriften: CE/FCC/UL
Produktgarantie: 10 Jahre
Ports: 48x 10/100/1000BaseT + 4 x 10GE (SFP+)
Switching-Kapazität: 364 Gbit/s
Weiterleitungsrate: 252 Mpps
Jumbo-Frame: 10K
MAC-Adresse: 16K
ARP-Tabelle: 512
Routing-Tabelle: 512
ACL-Tabelle: 512
Verwaltungsanschlüsse: 1 x RJ45-Ethernet-Verwaltungsanschluss, 1 x Konsolenanschluss, 1 x Reset-Anschluss, 1 x USB2.0-Schnittstelle
Relative Luftfeuchtigkeit: 10 % ~ 90 %, nicht kondensierend, Lagerung 95 %
Temperatur: Betrieb 0°C~50°C, Lagerung -40°C~70°C
Stromversorgung: Wechselstrom: 100–240 V AC, 50–60 Hz; Gleichstrom: -52 V ~ -57 V
Stromverbrauch: <897 W
PoE: IEEE 802.3af, IEEE 802.3at, PoE-Gesamtleistung: 740 W
Abmessungen (nur Gerät): 440 x 44 x 320 mm
Abmessungen (Verpacktes Gerät): 550 × 160 × 430 mm
Gewicht (nur Gerät): 5,3 kg
Gewicht (verpackt): 6,53 kg
Vorschriften: CE/FCC/UL
Produktgarantie: 10 Jahre
IAVP konformer 48-Port Layer3 Switch
Der IAVP konforme Layer3 Netzwerk Switch bietet 48 PoE+ Ports mit einem Datendurchsatz von bis zu 1Gbit/s und einer Gesamtleistungsabgabe von bis zu 740 Watt. Die vier zusätzlichen SFP Ports können jeweils frei mit einem Multimode oder Singlemode konformen Modul bestückt werden und liefern eine Datenrate von bis zu 10Gbit/s. Der Switch stellt eine Backplane Kapazität von 364 Gbit/s zur Verfügung, wobei die Forwarding Rate 252Mpps beträgt und Jumbo-Frames bis zu einer Größe von 10K unterstützt werden. IGMP wird in den Versionen V1/V2 und V3 unterstützt und das verwendete Betriebssystem reduziert dabei die Last des Multicast-Prozessors und sorgt mit Hilfe der Intelligent A/V Processing (IAVP)-Technologie für ein effizienteres Multicast-Routing.
Eigenschaften:
- 19 Zoll Layer3 Netzwerk Switch
- 48x 10/100/1000 BaseT, 4x 10G/SFP+, 1x RJ45 Console Port
- PoE+ nach IEEE802.3at mit einem Gesamtbudget von 740W
- IAVP Technologie für effizienteres Multicast Routing
- 10K Jumbo-Frames Unterstützung
- Backplane Kapazität 364 Gbit/s
- Vorkonfiguriert für den AVoIP Einsatz
- IGMP V1/V2/V3 Unterstützung
- 10 Jahre Hersteller Garantie
Technische Ausführung:
Signaleingänge: 48x RJ45 Ethernet Ports 10/100/1000BaseT, 4x 10G/SFP+ Ports, 1x Console Port, USB-A;
Signalausgänge: konform zu Signaleingängen;
Stromversorgung: AC:100~240VAC,50~60Hz;
Leistungsaufnahme: max. 897,0 W;
Gehäuseabmessungen (BxTxH): 440 x 44 x 320 mm;
Gehäusefarbe: schwarz;
Gewicht: 5,3 kg;
Hersteller: AVPro Edge
Modell: AC-MXNET-SW48
Artikelnummer: 89.11.51
