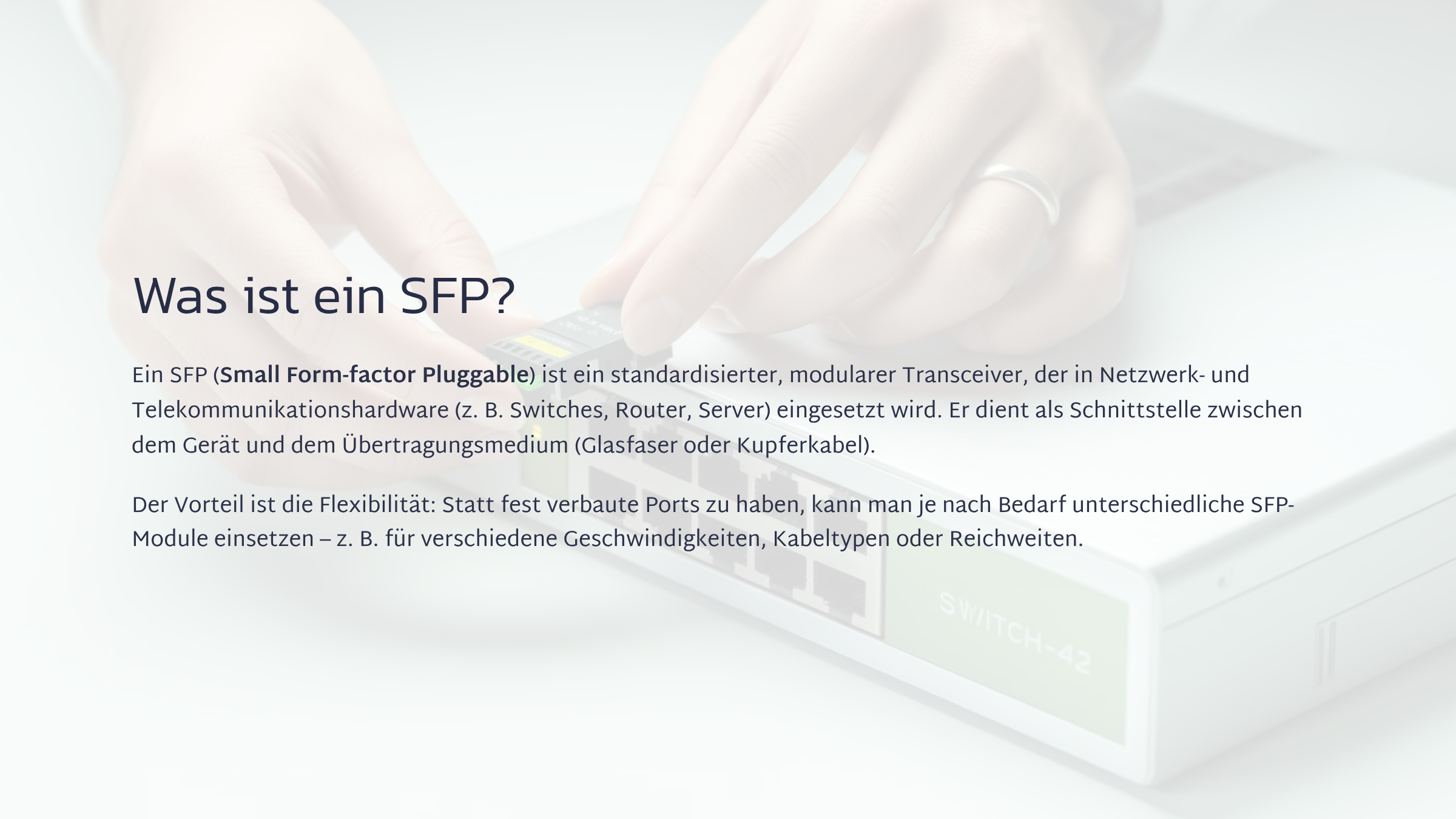

Was ist ein SFP?

Was ist ein SFP?
Mit SFP, SFP+, SFP28, QSFP+ und QSFP28 sind verschiedene Glasfaser-Transceiver-Typen auf dem Markt. Dabei handelt es sich allesamt um Hot-Plug-fähige optische Module, die zum Anschluss von Netzwerk-Switches oder anderen Geräten verwendet werden.

Was sind dann die Unterschiede zwischen SFP und SFP+, SFP28 und SFP+, QSFP und QSFP28? Kann der SFP28-Transceiver in SFP+-Steckplätze eingesteckt werden? Und wie wählt man zwischen diesen fünf Formfaktoren von Transceiver-Modulen?

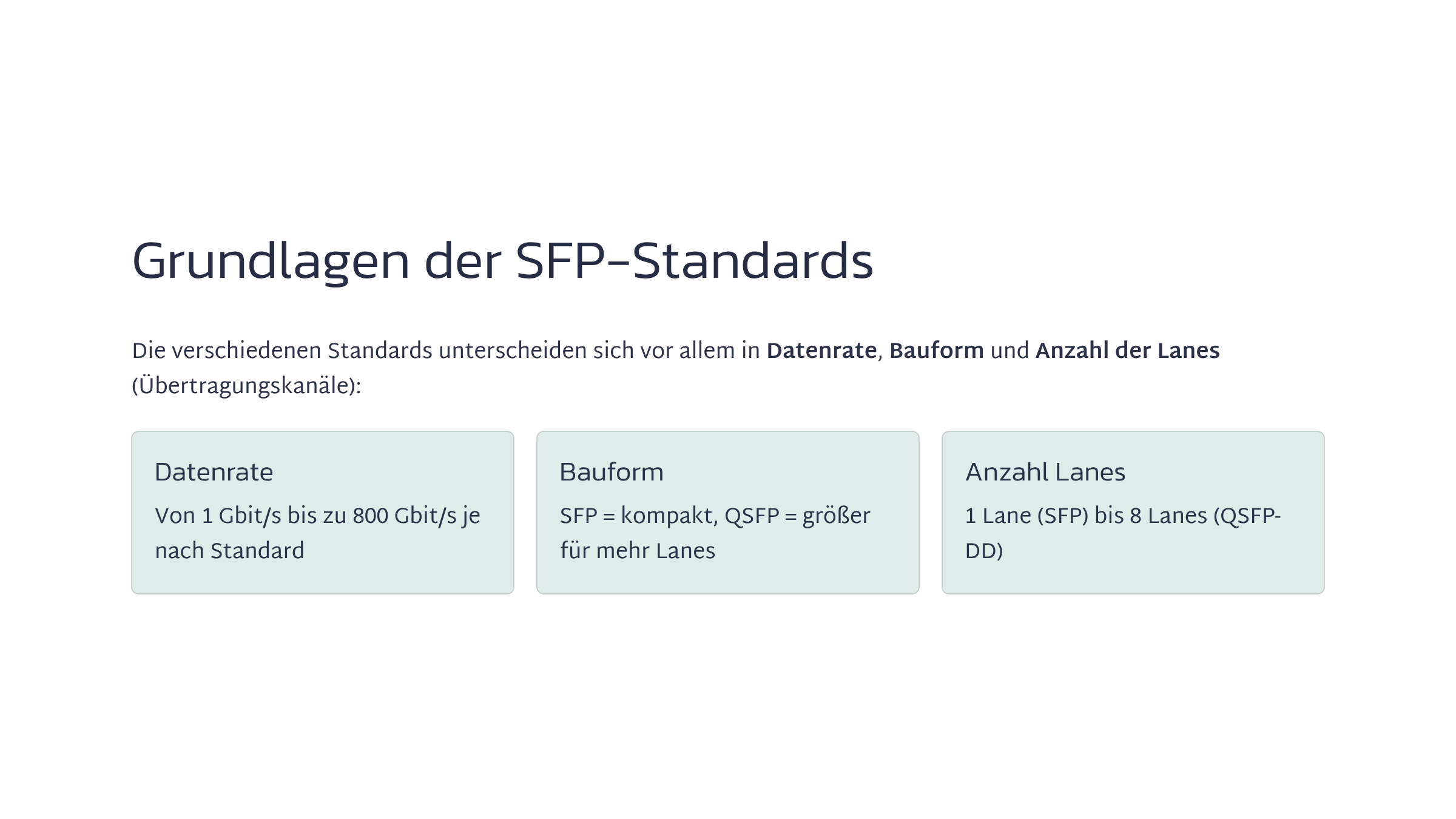

Bevor wir uns mit den Unterschieden zwischen SFP vs. SFP+ vs. SFP28 vs. QSFP+ vs. QSFP28 befassen, ist es ratsam, herauszufinden, wofür diese Formfaktoren stehen.

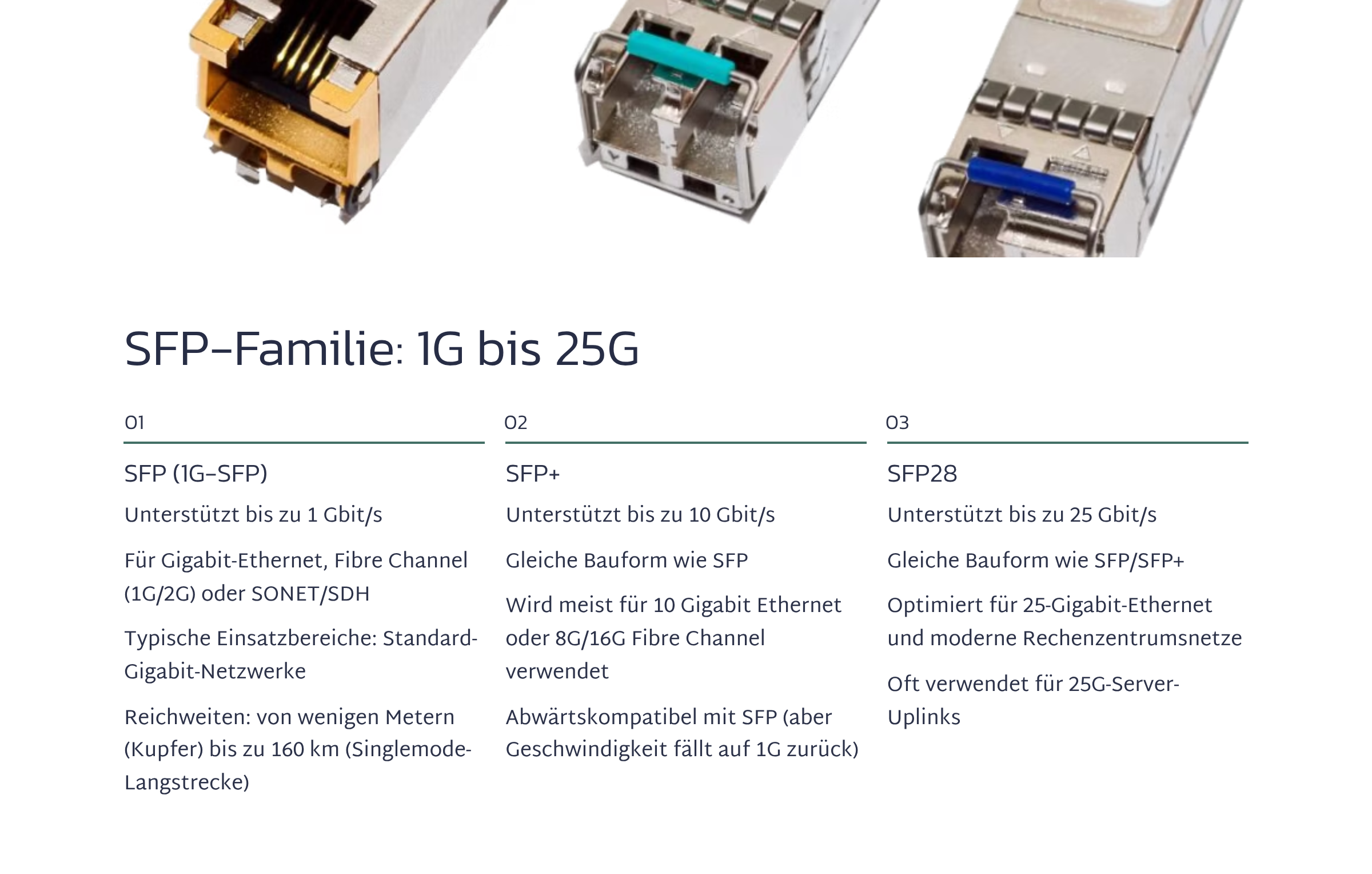

SFP
SFP wurde erstmals im Jahr 2001 eingeführt und soll den GBIC mit größerem Formfaktor ersetzen und Datenraten von bis zu 1G Datenrate unterstützen. Aber angesichts der Nachfrage nach höheren Bandbreiten wie 5G-Anwendungen oder IoT wird davon ausgegangen, dass 1G-SFP-Module in Zukunft nicht mehr auf dem Markt sind, obwohl sie immer noch einen gewissen Marktanteil haben.

SFP+
2006 wurde SFP+ eingeführt, eine erweiterte Version von SFP mit einer höheren Datenrate von bis zu 10 Gbit/s. Das SFP+-Modul ist heute immer noch ein dominierendes Transceiver-Modul im Branchenformat. Die Datenübertragung ist mit 8 Gbit/s, 10 Gbit/s und 16 Gbit/s verfügbar. Die Übertragungsentfernungen reichen von 30 m bis 120 km und SFP+-Transceiver sind mit verschiedenen Steckertypen wie LC Duplex, LC Simplex und RJ45 erhältlich.

SFP28
Mit den gleichen physikalischen Abmessungen wie SFP und SFP+ wurde der Glasfaser-Transceiver-Typ SFP28 im Jahr 2014 auf den Markt gebracht und ist für eine Übertragungsrate von bis zu 25 Gbit/s ausgelegt. Wird hauptsächlich für 25G-Ethernet und 100G-Ethernet (4 x 25 Gbit/s) verwendet.

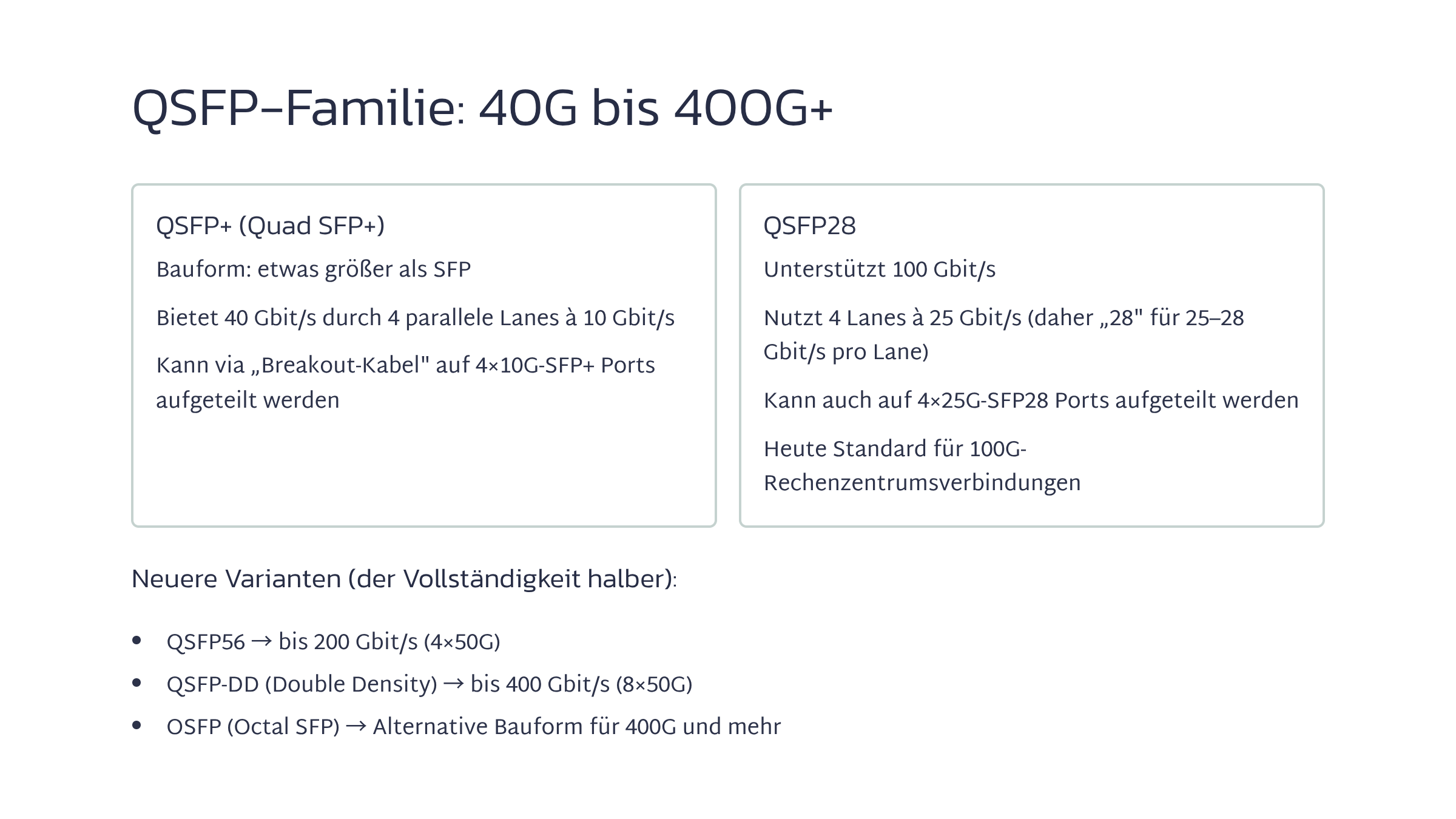

QSFP+
QSFP+ (Enhanced Quad Small Form-factor Pluggable) wurde 2012 eingeführt und besteht aus 4 Kanälen mit einer Rate von 10 Gbit/s, die LC-Duplex- und MPO-12-Glasfaseranschlüsse unterstützen.

QSFP28
QSFP28 wurde ebenfalls im Jahr 2014 eingeführt und hat die gleichen physikalischen Abmessungen wie QSFP+, verwendet jedoch 4 Lanes mit 25 Gbit/s. QSFP28 ist heute die Standardschnittstelle der Wahl für 100G-Anwendungen.

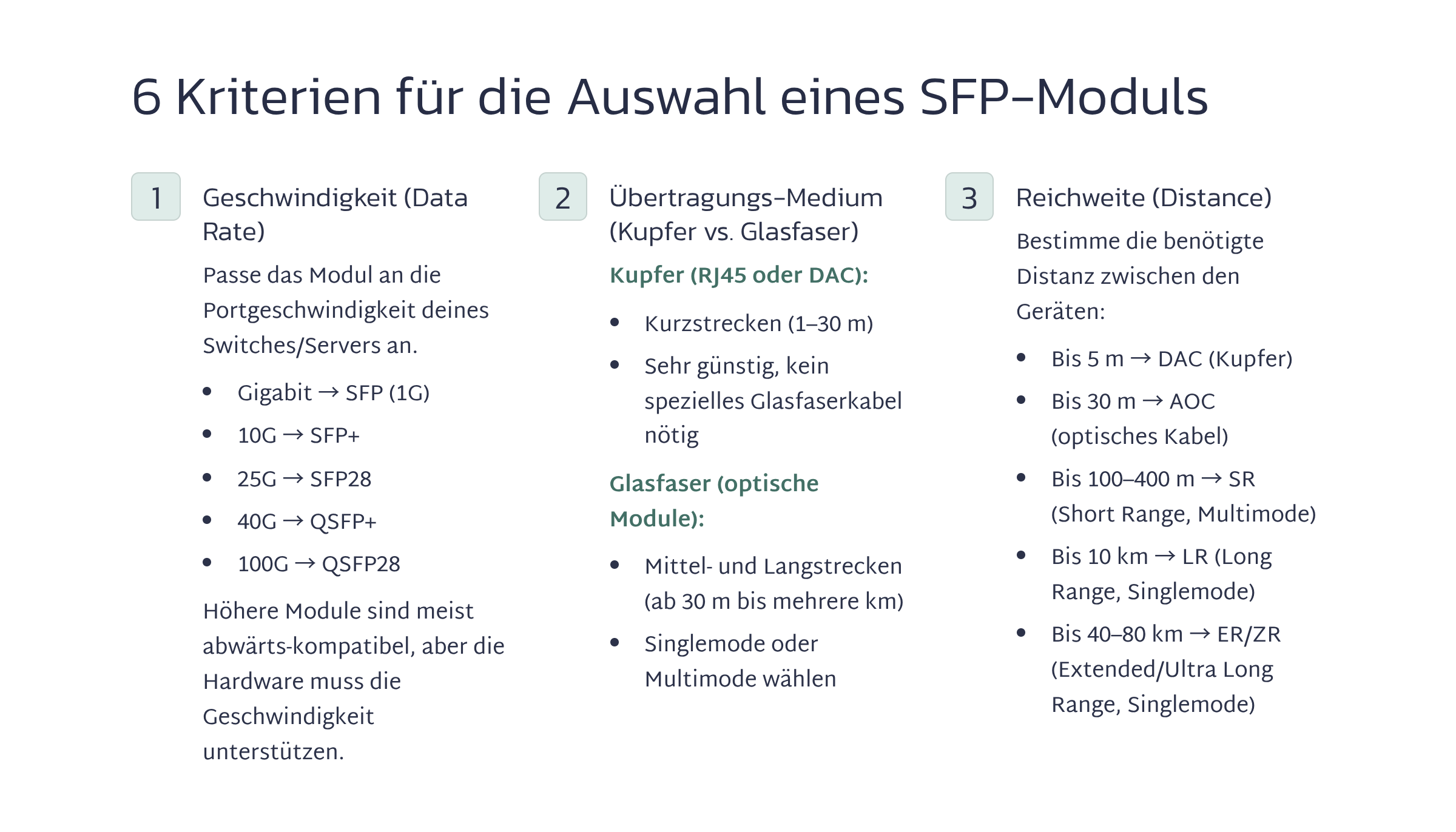

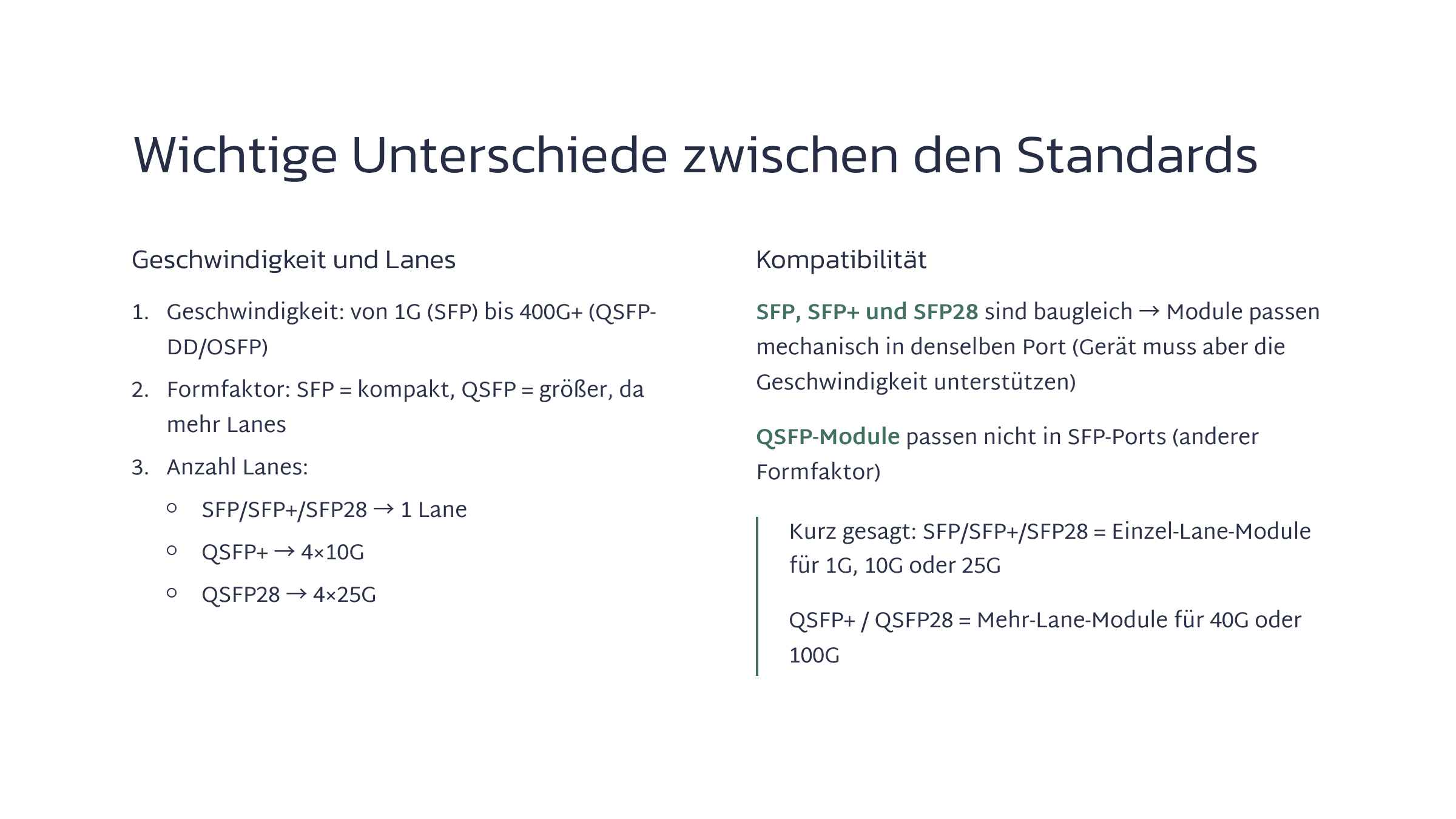

Doch wie wählt man nun den richtigen Formfaktor aus und wie kann man diese auseinanderhalten?


• SFP vs. SFP+

Gleiche Größe mit unterschiedlichen Geschwindigkeiten und Kompatibilität. SFP+ wird in 10-Gigabit-Ethernet-Anwendungen verwendet, während SFP für 100BASE- oder 1000BASE-Anwendungen vorgesehen ist. SFP entspricht den Standards IEEE802.3 und SFF-8472, während SFP+ auf SFF-8431 basiert. SFP+-Ports können SFP-Optiken akzeptieren, jedoch mit einer reduzierten Geschwindigkeit von 1 Gbit/s. Ein SFP+-Transceiver kann nicht an einen SFP-Port angeschlossen werden, da sonst das Produkt oder der Port beschädigt werden kann. Normalerweise ist SFP+ teurer als SFP.


• SFP+ vs. SFP28

SFP+ ist hauptsächlich mit 10G verbunden, während SFP28 häufig mit 25G-Verbindungen in Verbindung gebracht wird. Sie verwenden den gleichen Formfaktor und die Pinbelegung der SFP28- und SFP+-Anschlüsse ist steckkompatibel. SFP28 funktioniert also mit SFP+-Optik, jedoch mit einer reduzierten Geschwindigkeit von 10 Gbit/s. 10G-SFP+-Module funktionieren gut mit dem SFP28-Port eines Netzwerk-Switches, wenn der Port für die 10G-Übertragung eingerichtet werden kann. Andernfalls können die SFP+-Module nicht funktionieren.


• SFP+ vs. QSFP+

Der Hauptunterschied zwischen QSFP+ und SFP ist die Quad-Form. QSFP+ ist eine Weiterentwicklung von QSFP zur Unterstützung von vier 10-Gbit/s-Kanälen mit 10-Gigabit-Ethernet, 10G-Fibre-Channel oder InfiniBand, was den Einsatz von 4x 10G-Kabeln und stapelbaren Netzwerkdesigns ermöglicht, die einen besseren Durchsatz erzielen. QSFP+ kann 4 Standard-SFP+-Transceiver ersetzen, was zu einer höheren Portdichte und Gesamtsystemkosteneinsparungen gegenüber SFP+ führt.


• SFP28 vs. QSFP28

SFP28- und QSFP28-Transceiver haben tatsächlich unterschiedliche Größen und Funktionsprinzipien. SFP28 unterstützt nur einen Kanal mit 25 Gbit/s, während QSFP28 vier separate Lanes mit jeweils 25 Gbit/s unterstützt. Beide können in 100G-Netzwerken verwendet werden, der SFP28 wird jedoch in Form von QSFP28 auf die SFP28-Breakout-Lösung angewendet.

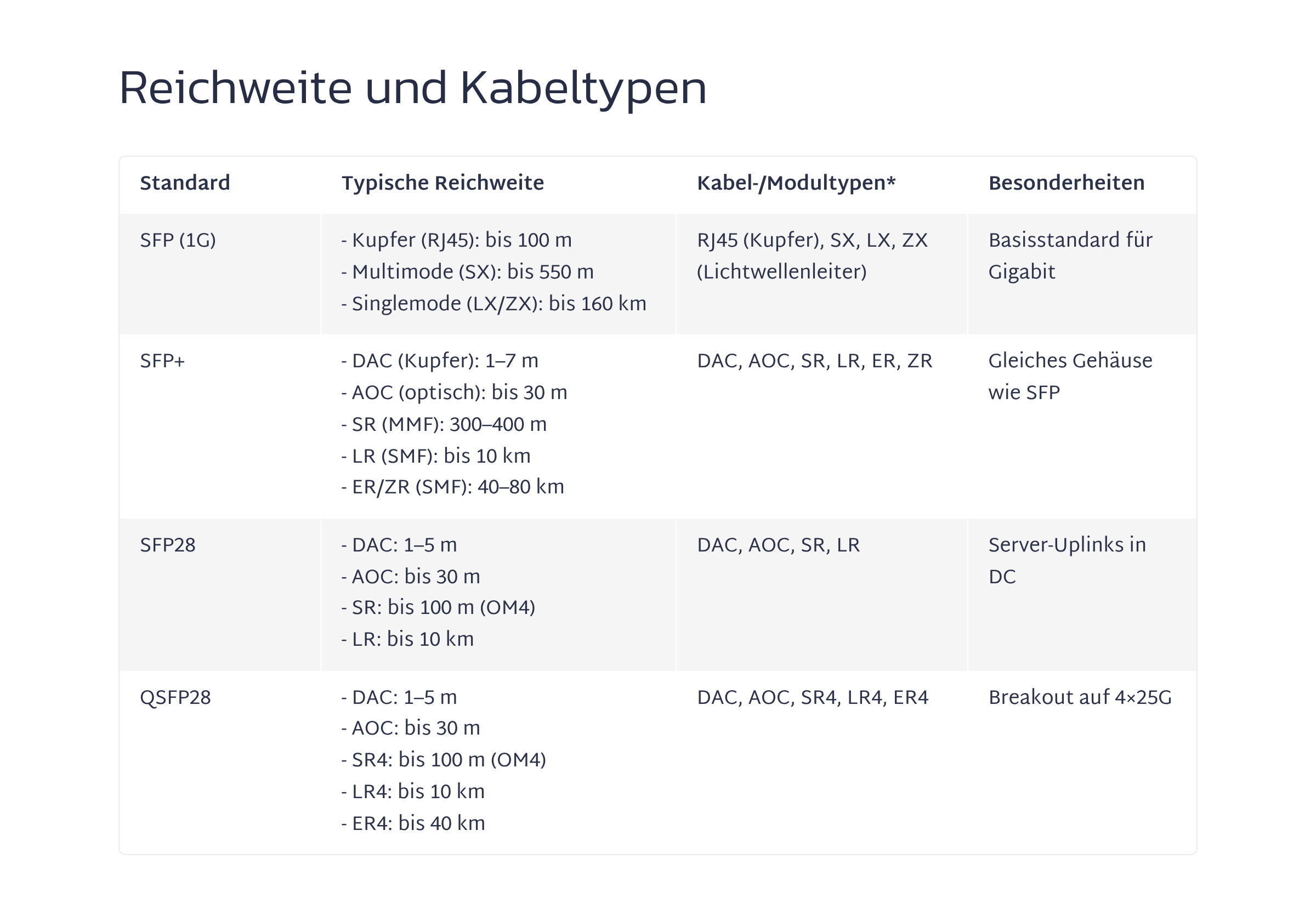

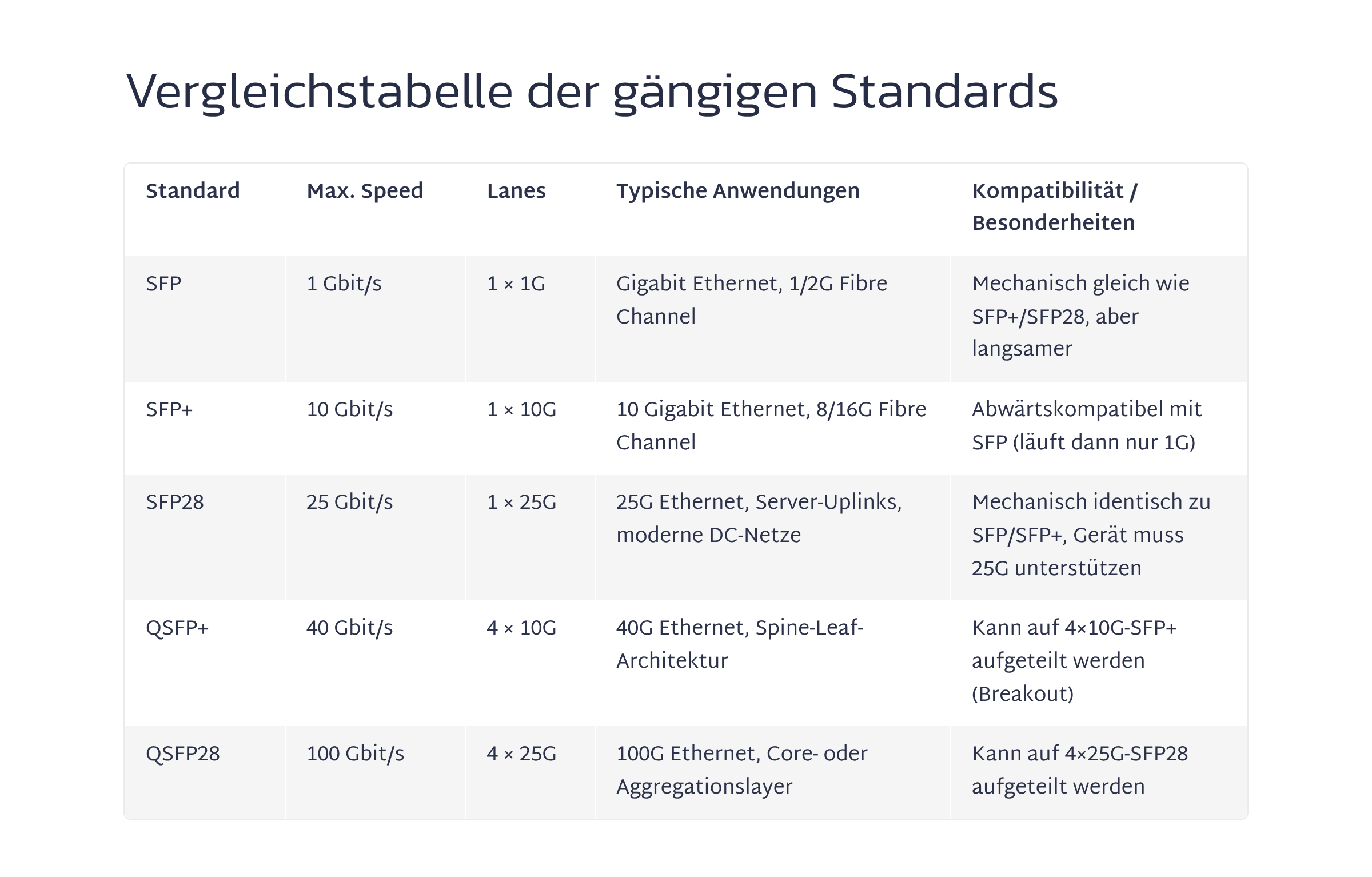

Vergleichsübersicht
	Standard	Datenrate	Wellenlänge	Glasfaser-Typ	max. Distanz	typischer Steckverbinder
SFP	SFP, MSA	155MB/s, 633MB/s, 1,25GB/s, 2,125Gb/s, 2,5GB/s, 3GB/s, 4,25GB/s	850nm, 1310nm, 1550nm, CWDM, DWDM, BIDI	OM1, OM2, OS1, OS2	160 km	LC, SC, RJ45
SFP+	IEE802.3, SFF-8431, SFF-8432	6GB/s, 8,5GB/s, 10GB/s	850nm, 1310nm, 1550nm, CWDM, DWDM, Tunable Copper	om3, OM4, OS1, OS2	120 km	LC, SC, RJ45
QSFP+	IEEE802.3ba, QSP+MSA, SFF-8636, Infiniband 40G QDR	41,2GB/s	850nm, 1310nm, 832-918nm	om3, OM4, OS1, OS2	40 km	LC, MTP/MPO
SFP28	IEEE802.3by, SFP28, MSA, SFF-8472	25,78GB/s	850nm, 1310nm	om3, OM4, OS1, OS2	10 km	LC
QSFP28	IEEE802.3bm, QSFP28, MSA, SFF-8665	103GB/s, 112GB/s	850nm, 1310nm, CWDM4	om3, OM4, OS1, OS2	80 km	LC, MTP/MPO12
